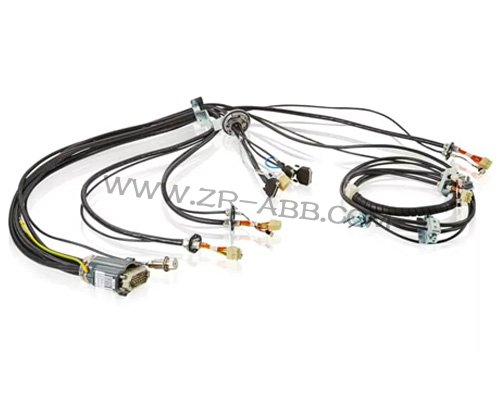

IRB660作为大型重载搬运机器人，常应用于生产线物料转运、工件上下料场景，本体电缆3HAC022544-001沿着大臂腔体内部布置，跟随机械臂大范围回转动作持续承受振动与反复弯折。长时间在重载工况运行，电缆外层护套会慢慢老化开裂，内部导体发生疲劳损伤，引发信号丢包、间歇报警等现象。现场处理这类线缆故障，很多运维人员习惯于直接采购备件进行更换，缺少分层排查的步骤，很难区分问题产生在电缆本体、接头触点或是后端电机回路，造成不必要的备件损耗。处理该类故障，要结合设备报警的触发条件，搭配现场检测手段锁定故障区域，再有序开展ABB机器人维修工作。



故障现象出现后，优先落实断电安全管控。电缆破损带来的漏电或者信号异常，多次上电尝试会增加控制柜板件受损的风险。在作业区域放置安全警示标识，等待控制柜内部电容释放剩余电量，提前备好绝缘检测仪表、万用表、记号笔、尼龙束带以及拆卸臂壳需要的各类工具。调取控制器存储的报警记录，记下故障代码，观察故障触发对应的运行条件。部分故障不会在机器人静止状态显现，只有机械臂转动至特定角度才会触发报错，这类间歇故障排查难度更高，需要在手动低速模式复现动作轨迹，捕捉故障出现的时机。



开展回路隔离检测，区分故障归属部件。把3HAC022544-001电缆两端连接器，分别从控制柜侧和电机侧端口拆下，对线序位置做好标记，方便后续复原接线。借助仪器测量各线芯对地、线芯之间的绝缘阻值，阻值下降代表绝缘保护层出现破损。ABB机器人维修时利用万用表逐根检测线芯导通状态，排查断路或是虚接问题。检测过程中，缓慢弯折电缆各个区段，重点查看关节回转位置的弯曲段，这些位置形变频次最高，导体更容易出现疲劳断裂。对照采集到的测试数据，判断故障点位位于本体电缆，还是电机端接线端子，规避电机部件异常造成误判。

确认故障集中在3HAC022544-001本体电缆之后，着手拆卸机械臂护板与旧电缆。调整机器人关节姿态，留出充足检修操作空间，松开臂体外壳固定螺栓，逐步取下护板组件。抽出旧电缆前，记录电缆在腔体内部的布线走向、卡扣固定点位与束带排布方式。重载机器人臂腔内部空间紧凑，新电缆布设需要参考原有走向，防止关节转动挤压线材。松开两端连接器，缓慢抽出旧电缆，观察护套表面，查找磨损缺口、老化裂纹，检查接头内部是否堆积粉尘、金属碎屑。接头插针腐蚀、形变，同样会造成信号断续，维修阶段同步检查端子组件状态。



新电缆穿线布设需要把控走线余量。选用规格匹配的电缆，线芯截面、屏蔽结构、耐弯折特性要和3HAC022544-001原厂线缆保持一致。ABB机器人维修可以参照前期记录的线路走向，将电缆穿入机械臂腔体，使用原有卡扣固定。预留合适的活动余量，余量偏小，机械臂大幅度回转会持续拉扯线材；余量过多，线缆会在腔体内部相互摩擦缠绕。对接两端连接器，依照标记好的线序完成接线，清理接头内部杂质，保证屏蔽层接地连接稳定。屏蔽处理不到位，设备运行阶段容易出现信号干扰，诱发各类随机报警。护板螺栓紧固时控制力度，避免挤压电缆护套，防止新线缆在装配环节产生损伤。



线缆装配完毕，开展多轮电气复测。再次切断电源，复测电缆绝缘性能与线芯通断状态，观察断路、绝缘异常问题是否消失。接线核验无误后恢复供电，切换至手动模式，低速驱动各轴往复运转，多次调整机械臂姿态，复现之前触发报警的动作轨迹，观察系统界面是否再次弹出相关故障提示。测试期间留意控制柜内部有无异味、异响，一旦察觉异常，立刻断电停机，复核接线和电缆安装状态。空载测试稳定后，搭载模拟负载，开展一段时间的连续运行，观察长时间动作下控制器信号反馈。



ABB机器人维修作业完成，整理设备运维档案，记录故障代码、检测数据，标注电缆型号3HAC022544-001以及维修时间。分析故障形成的诱因，重载工况持续振动、现场粉尘堆积，都会加速电缆护套老化。后续日常巡检，增加本体电缆外观检查频次，查看护套裂纹、扎带松脱等情况，尽早识别线缆损伤苗头。持续对这类易损耗部件开展定期点检，降低电缆故障带来的突发停机概率，保障IRB660重载搬运工位稳定运转。
