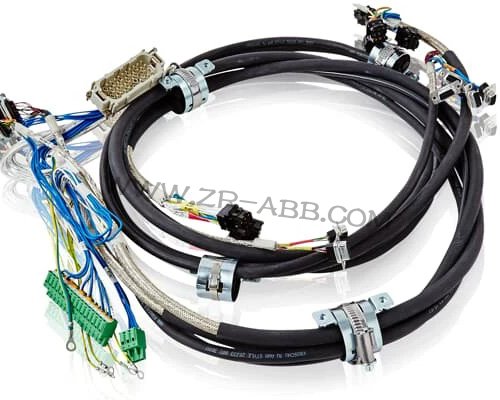

本体电缆3HAC062246-001承载IRB4600各轴的动力与信号传输，沿臂体走向布置，长期随关节弯折。电缆故障多数不是一次性拉断，而是内部芯线逐步疲劳断裂，故障带有姿态关联性，机械臂转到特定角度报警弹出，离开该角度又短暂恢复。ABB机器人维修维修先确认故障和损伤范围，再评估更换方式，实施旧缆拆除与新缆敷设，最后复测验证，每个环节按规范执行，减少返工。



先确认故障现象和损伤范围。采集故障报警，记录报警触发的关节角度，动力芯线断裂多触发过流报警，信号芯线断裂带来通讯异常。调取控制器报警日志，查看报警对应的信号回路。断开电缆两端接头，使用测量仪器逐芯检测导通状态，缓慢弯折线缆，晃动怀疑损伤的区段，导通读数变化的位置就是断点。动力芯线和信号芯线分开测量，屏蔽层状态一并检查，屏蔽层断开会引入干扰，诱发随机报警。损伤范围评估，局部单芯断裂且空间允许的，考虑局部修复，多处芯线受损的，选择整根更换。故障确认和范围评估准确，后续维修的针对性更强。



评估更换方式，决定ABB机器人维修路径。局部损伤时，评估损伤位置的可操作性，断点在关节弯折区域，操作空间小，局部修复可靠性偏低，倾向于整根更换。多处芯线受损、护套老化，整根更换更稳妥。核对备件型号，3HAC062246-001对应的线芯排布、接头形式确认清楚，备件规格匹配再实施更换。更换方式评估到位，避免换线后故障复现，这类决策依托测量数据，减少误判。

安全隔离与旧缆拆除，控制操作力度。暂停机器人自动程序，移动机械臂至便于检修的姿态，锁死抱闸，切断控制柜供电，等待储能释放，悬挂警示标识。沿线槽或管线包走向标记线缆排布，拍照留存线路走向，为回装提供参照。松开线缆固定卡扣，沿线缆走向缓慢抽出旧缆，强行拖拽会损伤相邻部件。观察旧缆护套，记录磨损位置，磨损点对应关节弯折区域，回装新缆时在这些位置加强防护。拆除过程同步清理线槽内部积尘，杂质会持续研磨新缆护套。



新缆敷设与接头处理，决定维修后的长期稳定性。新缆选取适配型号，线缆弯曲特性匹配关节运动工况。沿线缆原路径穿入，调整预留余量，余量过少关节转动时线缆绷紧，余量过多线缆在管内缠绕摩擦。卡扣固定到位，走线槽盖板复位。处理电缆端头，剥离外皮，压接端子，压接牢固。屏蔽层按原厂规范处理，接地到位，减少电磁干扰。接头插接到位，确认针脚对齐，锁紧锁扣。敷设与接头处理规范，能延缓新缆老化，减少返修次数。



复测与上电验证，确认维修效果。保持接头断开状态，再次逐芯测量导通和绝缘参数，确认没有短路、漏电，屏蔽层接地回路连续性一并复测。复测通过后插接接头，固定线缆两端，检查接头不受额外拉力。接通电源，执行系统上电自检，查看报警信息是否清除。手动低速模式，各轴往复运转，遍历此前故障触发的姿态，持续观察报警信息，确认断裂点位对应的信号回路恢复正常。空载运行稳定后，挂载工位常规工件，复现现场作业轨迹，连续多轮循环，观察信号传输稳定性。验证通过后恢复自动生产，头几个班次关注设备运行状态。



维修收尾，复原走线槽盖板，整理线缆，清理检修现场，收纳工具。填写维修记录，登记报警现象、断点位置、线缆更换情况和测试数据，归入设备运维档案。更新巡检清单，增加本体电缆护套、卡扣状态的周期性检查。ABB机器人IRB4600本体电缆3HAC062246-001维修，用导通测量确认断点，评估更换方式，规范新缆敷设与接头处理，恢复信号与动力传输，减少间歇性故障带来的停机。
