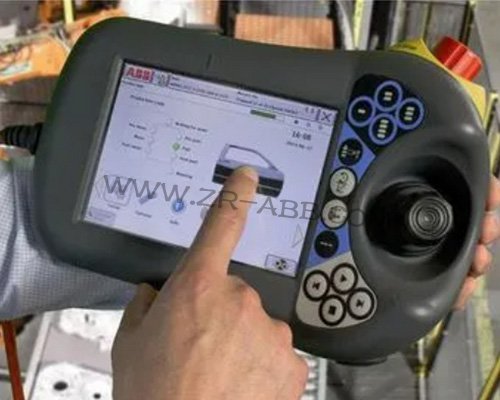

ABB机器人示教器承担程序编写、参数调试、动作操控等关键功能，无显示故障会直接导致机器人无法手动操作，中断生产调度与设备运维。这类故障并非单一硬件损坏引发，常见诱因涵盖供电回路异常、显示屏组件故障、主板损坏、连接线松动或环境受潮等，且易与驱动器报警、通讯故障混淆。ABB机器人维修需遵循“先排除外部诱因，再定位内部硬件”的思路，精准排查故障点，避免盲目拆机造成二次损伤。



维修前必须做好安全防护与前期准备，筑牢作业底线。先切断机器人控制柜总电源，拔下示教器与控制柜的连接线缆，做好接口对位标记，防止复装时接线错误。将示教器放置在干燥、无尘的防静电工作台上，擦拭表面油污与灰尘，静置一段时间释放残留电荷。作业时佩戴防静电手环、绝缘手套，工作台铺设防静电垫，避免静电击穿内部主板芯片与精密元件。筹备专用工具与耗材，包括万用表、示波器、热风枪、软毛刷、无水乙醇、导电胶、同规格保险丝、显示屏背光模组，同时备好对应型号示教器的电路原理图与接口定义手册。



优先排查外部供电回路与连接线，这是无显示故障的高频诱因。先用万用表检测控制柜内示教器供电接口的输出电压，对比标准供电范围，判断是否存在电压不足、无电压输出或电压波动过大的情况。若供电异常，检查对应保险丝是否熔断，熔断则更换同规格产品，同时排查供电线路是否存在短路、接触不良问题。再检查示教器连接线缆，查看插头是否氧化、针脚是否弯曲变形，线缆表面是否有破损、老化痕迹，必要时更换新线缆测试，排除线缆故障引发的无显示问题。



外部排查无异常后，进一步检测示教器自身供电与背光系统。拆卸示教器外壳，拧下固定螺丝时轻拿轻放，避免壳体变形挤压内部组件。打开外壳后，先检查内部供电板上的保险丝与电容，电容若出现鼓包、漏液，保险丝熔断，需及时更换同规格元件。用示波器检测供电板输出电压，确保电压稳定输送至主板与显示屏。ABB机器人维修重点检查显示屏背光模组，若背光驱动芯片损坏、背光LED灯珠烧毁，会导致屏幕有图像但无显示，可通过外接临时电源测试背光模组是否能正常点亮，快速定位背光系统故障。



背光系统无问题时，聚焦显示屏与连接排线排查。检查显示屏表面是否有裂痕、污渍，排线接口是否松动、氧化，用软毛刷清理接口灰尘，涂抹少量导电胶增强接触性能，重新插拔排线并紧固卡扣。若显示屏仍无显示，用万用表检测排线引脚电压，判断是否有信号传输，无信号则可能是排线断裂或主板显示接口损坏。更换同型号显示屏测试，若更换后能正常显示，说明原显示屏存在像素损坏、液晶层失效等问题，需对原显示屏进行更换或修复。

排除显示屏与供电问题后，排查主板核心部件故障。仔细观察主板表面，查看芯片是否有过热变色、引脚虚焊痕迹，电阻、电容是否存在烧焦、脱落情况，重点检测显示驱动芯片、主控芯片与电源管理芯片。用热风枪对疑似虚焊的芯片进行补焊，补焊时控制好温度与时间，避免高温烧毁芯片。若主板存在明显损坏，如芯片炸裂、线路烧蚀，需更换同型号主板，或联系专业人员进行芯片级维修，更换损坏芯片后重新测试主板功能。



环境因素引发的故障易被忽视，需针对性排查。若机器人作业环境潮湿、多尘，示教器内部易受潮霉变、积尘短路，导致无显示。此时需彻底清理主板、供电板与显示屏组件，用无水乙醇擦拭电路板表面，软毛刷清理缝隙积尘，放置在通风干燥处晾干，或用低温热风烘干，确保内部无残留水分。清理完成后，检查绝缘性能，避免受潮引发二次短路，同时为示教器加装防护套，优化作业环境温湿度，减少环境因素对设备的影响。



维修过程中需注重工艺细节，保障ABB机器人维修后设备稳定性。更换显示屏时，均匀涂抹密封胶固定，避免屏幕松动或进水；补焊芯片时，选用适配温度的焊锡丝，焊接后用放大镜检查焊点，杜绝虚焊、连锡问题。修复完成后，按拆解相反顺序复装示教器外壳，紧固螺丝时控制好力度，避免壳体变形挤压内部组件，确保各接口连接牢固、排线无受力拉扯。



复装后分阶段开展测试验收，确保故障彻底解决。先将示教器与控制柜连接，接通电源后观察屏幕是否能正常点亮，显示是否清晰、无花屏、无残影，触摸功能是否灵敏准确。再测试各项功能，包括程序编写、参数调整、机器人动作操控，检查通讯是否正常、无延迟，各项指令能否精准执行。连续运行一段时间，监测示教器运行状态，观察屏幕亮度是否稳定、无闪烁，主板是否存在异常温升，确保设备各项指标符合ABB机器人运行要求。



建立长效维护机制，能大幅降低无显示故障复发概率。定期清理示教器表面与接口灰尘，避免积尘侵蚀内部组件；检查连接线缆与插头状态，及时处理氧化、松动问题，避免反复插拔造成接口损坏。优化作业环境，避免示教器长期暴露在潮湿、高温、强电磁干扰场景，闲置时放置在干燥通风处，做好防护措施。定期检测供电电压与绝缘性能，提前更换老化元件，确保示教器运行状态稳定。



若示教器多次出现无显示故障，且伴随主板频繁损坏、显示屏反复失效等问题，说明设备整体老化严重。这类情况下芯片级维修成本较高，且ABB机器人维修后性能难以完全匹配原厂标准，运行稳定性无法保障。建议直接更换同型号示教器，避免频繁故障停机影响机器人作业效率，兼顾维修效益与后续运维可靠性。



ABB机器人维修过程中需注意区分故障类型，避免与其他故障混淆。若示教器无显示但控制柜报警灯亮，可能是通讯故障而非示教器本身问题，需同步排查通讯线路与驱动器状态；若示教器偶尔显示、偶尔黑屏，多为接触不良或电压波动引发，重点检查排线与供电回路。精准区分故障类型，能提升维修效率，避免无效操作。
