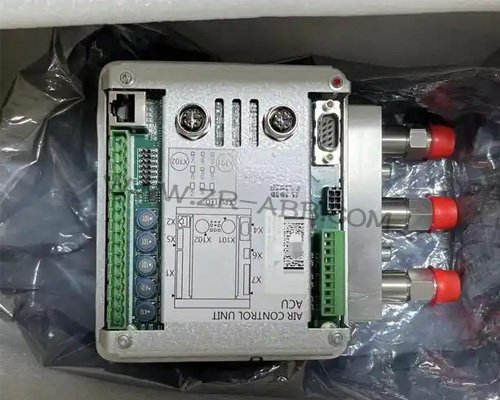

比例调节阀作为ABB喷涂机器人的核心控制部件，主要负责精准调控喷涂过程中的材料流量与压力，直接决定涂层厚度均匀性、雾化效果及喷涂效率。常见应用型号包括3HNA007022-001、3HNA007026-001、3HNA021184-001等，其运行稳定性直接影响生产质量。长期处于涂料、溶剂蒸汽及粉尘环境中，易出现通电不动作、流量压力波动、泄漏、噪音异常等故障，ABB机器人维修需结合其液压与电气集成特性开展系统修复。



故障诊断需遵循“先外部后内部、先电气后液压”的逻辑逐步定位。首先开展外部排查：观察阀体表面有无泄漏痕迹、涂层堆积或部件松动，检查电源接线与控制信号线接头是否牢固，有无氧化或破损；通过机器人控制系统查看报警信息，记录压力异常、信号无响应等故障代码。随后进行基础性能测试：接通电源后听阀体内电磁铁吸合声音，判断是否存在卡滞；连接压力测试仪，监测空载状态下压力输出稳定性，对比标准参数判断偏差范围。



电气系统检测是诊断核心环节。用万用表测量电磁线圈电阻值，正常范围需符合原厂技术参数，若电阻为零或无穷大，说明线圈短路或断路，需直接更换；通过示波器检测控制信号波形，确保输入信号幅值与频率稳定，排除信号传输线路干扰或控制器输出异常问题。若线圈与信号均正常，需进一步检查反馈传感器，用压力测试仪校准传感器输出精度，偏差超限时需重新标定或更换。



外部排查无果后需进行阀体拆解检查。拆解前需标记进出油口与接线端子位置并拍照记录，避免重装时接反。用扭矩扳手按规定力矩拆卸阀体固定螺栓，分离阀体与安装座时注意保护密封面；依次取下电磁线圈、接线端子、复位弹簧，将阀芯组件整体取出，全程避免金属工具直接接触阀芯表面。拆解后ABB机器人维修重点检查三大关键部位：阀芯表面有无划痕、磨损或涂料结垢，阀座密封面是否存在凹陷或杂质粘附，弹簧有无变形、疲劳断裂迹象。

针对性维修操作需根据故障类型精准实施。对于通电不动作故障，若为接线松动需重新紧固接头并涂抹抗氧化剂，若线圈烧毁则更换同型号原厂线圈，安装时确保接线端子对齐且绝缘层完好。处理流量压力波动问题时，需将阀芯与阀套放入超声波清洗机，用专用清洁剂去除内部残留涂料，清洗后用压缩空气吹干，检查阀芯运动灵活性，必要时在配合面涂抹专用润滑脂；若为弹簧疲劳则更换新弹簧，确保复位力符合标准。



泄漏故障修复需聚焦密封与连接部位。外漏时检查管道接头螺纹紧固性，重新拧紧后涂抹密封胶；若为密封件老化破损，需更换原厂O型圈或密封圈，安装时避免扭曲，确保密封面清洁无杂质。内漏严重时需研磨阀座密封面，用专用研磨膏配合研磨工具修复，直至密封面平整光亮，必要时更换阀座组件。通电噪音异常多因衔铁吸合面有杂质，需拆解电磁铁组件，用无尘布蘸清洁剂擦拭吸合面，调整电源电压至额定范围，确保电压稳定无波动。



阀体组装需按拆解反向顺序进行，确保部件精准复位。先将阀芯组件装入阀套，测试运动顺畅性后安装复位弹簧，调整弹簧预紧力至规定值；安装电磁线圈时确保接线端子与引线对应，紧固螺栓力矩符合要求，避免过紧损坏线圈绝缘层。阀体与安装座贴合前，在密封面涂抹薄层密封胶，按对角线顺序拧紧固定螺栓，防止受力不均导致密封失效。组装完成后连接电源、信号线及流体管道，确保所有接口连接牢固。



ABB机器人维修后的性能测试是验证修复效果的关键。静态测试时接通电源，通过示波器检测线圈电流与控制信号匹配性，用压力测试仪校准不同信号输入下的压力输出值，确保误差在允许范围。动态测试需接入喷涂系统，模拟实际工况调节流量与压力参数，用流量检测仪监测输出稳定性，观察喷涂雾化效果与涂层均匀性；连续运行30分钟后检查阀体有无泄漏，测量线圈温升，确保不超过额定温度。



日常维护可显著降低故障发生率。定期维护需执行：每3个月拆卸过滤器进行清洗，更换堵塞滤芯，防止杂质进入阀芯导致卡滞；每6个月检查密封件老化情况，更换临近失效的O型圈与密封圈；每月通过控制系统监测压力流量波动数据，及时发现参数漂移。操作层面需避免涂料粘度超标，定期更换液压油并过滤，保持工作环境通风良好，减少溶剂蒸汽对线圈绝缘层的腐蚀。
