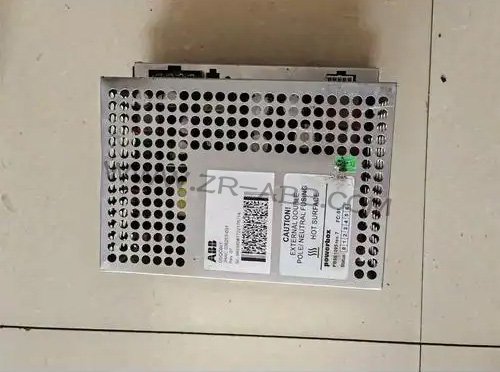

自动化生产场景中的ABB工业机器人，整机电气系统的稳定供电依托专用电源模块实现电压转换与稳压输出，模块可以为设备主控系统、伺服驱动单元、人机交互组件提供持续平稳的工作电源。实际设备运维过程中，电源模块出现电气短路属于危害程度较高的隐性硬件问题，瞬间产生的超大电流会触发控制柜多级保护机制，直接切断设备供电让整机停机，无法进入正常自检与作业流程。很多现场工况下简单更换熔断配件、重复启停设备只能暂时解除保护状态，隐藏在硬件内部的短路点位没有得到清理，短时间运行依旧会再次触发故障。ABB机器人维修需要结合设备工况表现、电气参数变化和环境损耗特点，分层排查各类潜在诱因，通过精准检测、元件更换、线路修复与绝缘处理，彻底解决反复短路停机的设备问题。



电源模块短路问题在实际通电状态下会呈现差异化表现，细致区分运行状态可以大幅压缩ABB机器人维修的排查范围，精准定位故障所属的电路层级。设备合闸瞬间直接触发上级空开跳闸，控制柜内部散发轻微焦糊气味，基本可以判定模块输入端主功率回路存在硬性短路，多为内部整流器件、高压储能电容击穿导通导致。控制柜内置保险单独熔断但外部空开正常，设备无任何输出供电，短路点位大多集中在低压输出支路，属于局部线路短接问题。部分设备可以维持短时空载运行，一旦带载驱动伺服轴运动就立刻触发保护，这类隐性短路多由功率元件高温绝缘失效引发，属于典型的软性故障。潮湿环境下频繁出现通电保护、干燥工况恢复正常的设备，板卡表层积尘吸潮形成的微导通通道，是诱发间歇性短路的主要原因，针对性的除尘绝缘处理即可改善大部分同类问题。



车间生产环境长期累积的各类损耗因素，会持续侵蚀电源模块的电气结构，慢慢诱发各类短路隐患，环境治理不到位会持续增加后期维修难度与成本。加工工位产生的金属粉尘、打磨碎屑极易通过控制柜散热缝隙进入设备内部，长期堆积在电源模块电路板表面，空气湿度变化时会形成导电介质，让原本独立的电路引脚、精密走线形成间接导通。机器人外置线缆长期跟随机械臂高频扭转弯折，外层绝缘护套老化破损后，内部铜芯裸露接触柜体金属结构或相邻线路，瞬时漏电冲击会击穿模块内部稳压元件。厂区电网负载动态波动较大，大功率设备集中启停产生的电压浪涌，会直接破坏模块半导体器件的绝缘结构，造成永久性击穿短路。封闭控制柜散热条件不足带来的持续高温，会加速电路板绝缘漆老化脱落，相邻线路失去隔离防护，日常运行过程中极易出现线路搭接短路。

针对外接线路与输入回路引发的短路问题，现场可通过分段隔离检测的方式快速定位故障点位，无需拆解电源模块本体开展深度ABB机器人维修。设备断电后充分释放柜内残余高压电量，有序拆除电源模块所有外接输入、输出线束，做好线路标识方便精准复原。利用专业绝缘检测设备逐组测量动力线缆、信号线缆的绝缘参数，数值不达标的破损线束直接更换全新配件，杜绝线路漏电引发的二次短路。完成外接线路排查后对模块单独空载送电，观察是否依旧存在跳闸保护现象，以此区分故障来自外部线路还是模块本体。同步检测车间接地系统的电阻参数，接地不达标会造成静电与漏电堆积，持续干扰供电回路稳定性，通过规整接地线路、优化接地电阻，可以消除环境电气干扰带来的频繁短路问题。



电源模块外壳开启后的板卡浅层检测，可处理多数元件轻度击穿引发的局部短路问题，这类故障占据现场设备短路问题的多数比例。打开模块外部防护壳体后，直观排查电路板表层所有贴片元件与焊接点位，重点查看电容鼓包、电阻烧黑、引脚熔断、线路碳化等可视损伤痕迹。借助万用表逐支路导通测试，精准锁定短路对应的电路区间与失效元件，采用适配温度的焊接工具拆除损坏配件，匹配原厂同规格元件完成对位焊接修复。焊接作业结束后对电路板整体做深度清洁，清除表层碳化残留、金属粉尘与油污杂质，完全干燥后喷涂专用绝缘防护材料，提升板卡抗潮、防尘、防漏电能力，从硬件层面规避微短路隐患。最后梳理内部杂乱线束，增加绝缘隔离防护，避免线路挤压搭接再次引发短路故障。



主回路功率器件损毁、主板铜箔烧断引发的重度短路，需要开展系统性板卡维修与电路重构，属于模块高难度ABB机器人维修范畴。大电流冲击造成的主板线路碳化、铜箔断裂无法通过简单换件修复，需要对受损走线进行补线焊接，打磨清理碳化区域恢复电路导通性能。重点更换击穿失效的整流桥、功率开关管、高压电容等核心功率器件，同步排查周边限流电阻、信号光耦、稳压芯片等关联配件，短路冲击极易造成连带损伤，参数偏移的元件需要统一更换适配配件。硬件修复完成后采用低压渐进式通电测试，逐级提升输入电压监测电流变化，排查隐性漏电与元件异常升温，确认电路工况稳定后再接入控制柜整机系统匹配调试。



所有ABB工业机器人维修工作落实完毕后，多维度工况校验可以全面验证设备故障彻底消除，保障设备后续稳定投产。恢复电源模块全部外接线路连接，更换全新标准保险配件，空载状态下完成控制柜整机通电自检，确认设备故障指示灯无异常点亮，各支路输出电压保持稳定精准。长时间空载通电运行监测模块壳体温度、工作电流变化，设备全程无异响、无异味、无瞬时保护跳闸。逐步接入伺服电机、示教器等负载设备，分别完成单轴点动、多轴联动、空载循环运行，模拟车间常规生产工况持续测试，各类负载状态下设备供电平稳、无短路报错。多次启停通电验证设备启动稳定性，所有运行参数回归设备标准范围后，即可投入常态化生产使用。



常态化的设备维保管控可以有效延缓电源模块元件老化速度，大幅降低短路类故障的发生概率，减少突发停机带来的生产损失。定期拆卸清理控制柜防尘滤网与散热通道，清除电源模块散热结构堆积的粉尘杂质，保障设备散热通畅，控制模块工作温度处于合理区间。日常巡检重点排查柜内所有线缆的绝缘状态，及时更换老化破损线束，规整杂乱走线避免线路接触搭接。厂区供电端适配加装浪涌防护设备，削弱电网电压波动对电源模块的冲击损伤。定期检测电路板绝缘性能与元件工况，提前处理绝缘衰减、微漏电等早期隐患，通过精细化养护规避重度短路故障，保障ABB工业机器人供电系统长期安全稳定运行。
