Panasonic松下焊机YD-350GR输出过压维修

日期:2020-10-23 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:1.松下焊机YD-350GR输出过压: 输出电缆卷曲 (A)拉直输出电缆。 (B)采用长度合适的电缆。 (C)输出电缆盘绕直径应为大圆环。 当焊枪开关按下时,异常指示灯亮。 (A)P板ZEUPO880上的电阻R1,R2,R5或R6之一短路。 当焊枪开关未按下时,异常指示灯亮。……

  1.松下焊机YD-350GR输出过压:
  输出电缆卷曲
  (A)拉直输出电缆。
  (B)采用长度合适的电缆。
  (C)输出电缆盘绕直径应为大圆环。
  当焊枪开关按下时,异常指示灯亮。
  (A)P板ZEUPO880上的电阻R1,R2,R5或R6之一短路。
  当焊枪开关未按下时,异常指示灯亮。
  (A)ZUEP1313上的PC4损坏。
  2.松下焊机YD-350GR报警指示灯亮时的对策:
  温度、冷却水、输入过压指示灯亮:
  焊炬选择开关设在空冷时,报警灯熄灭。
  (A)冷却水短缺,接入大于额定流量的冷却水(0.71/min)
  (B)赃物堵住流量开关和滤网,取出赃物,清理流量开关。
  (C)流量开关引线断线,造成流量开关不工作。
  却使焊矩选择开关设在空冷时,报警灯仍不熄灭。
  (A)交流输入电压低于或高于额定电压范围。
  (B)超负载持续率使用,使温度过高。打开焊机电源开关,等到温度下降后再使用。
  (C)温度继电器(TH)引线断线。
  (D)冷却风扇不转,或转速太低。
  (E)通风口被覆盖。
  (F)在JIGP板(ZUEPO997)上的紧急停止端子的短路线脱落。

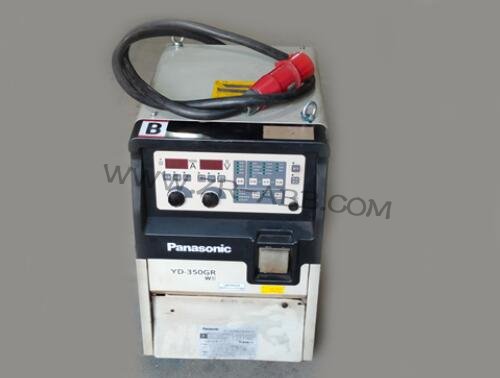

                      Panasonic松下焊机YD-350GR输出过压维修
  3.输入过压:
  3-1当焊枪开关按下时,异常指示灯亮。
  主回路中的元件如Q1.2.3.4,D1.2,3.4损坏。
  松下焊机YD-350GR维修检测晶体管的集电极(C)和发射极(E)、二极管阴极和阳极是否有短路现象。
  为防止主回路的其他元件的损坏,应进行下面的检测。
  (A)检查主回路的其他元件,因损坏的元件可能不止两个。
  (B)如果Q1、2损坏,那么P板ZUEP1220上的ZD1到ZD8有可能损坏。
  (C)如果Q3、4损坏,那么P板ZUEP1360上的ZD5到ZD12有可能损坏。
  如果断路器自动跳开,电源指示灯和异常指示灯都熄灭。在这种情况下,因为主回路中的元件可能损坏,应进行上面的全面检测。
  松下焊机维修,电路介绍:
  1-1一次逆变回路:
  初级侧电路是一种工作在15kHz下的IGBT全桥逆变电路。
  IGBT兼备功率场效应管MOSFET的高输入阻抗和超高速开关特性,以及双极型晶体管的大电流开关特性(高电流密度、低饱和电压)的优点。
