松下焊机晶闸管模块故障维修
       1、松下焊机晶闸管模块的型号及组成结构：
       松下焊机维修KR1系列焊机模块型号见下表;


焊机型号	200KR	350KR	500KR
模块型号	PWB60A30	PWB80A30	TM150SA6

　　2、松下焊机模块的测量

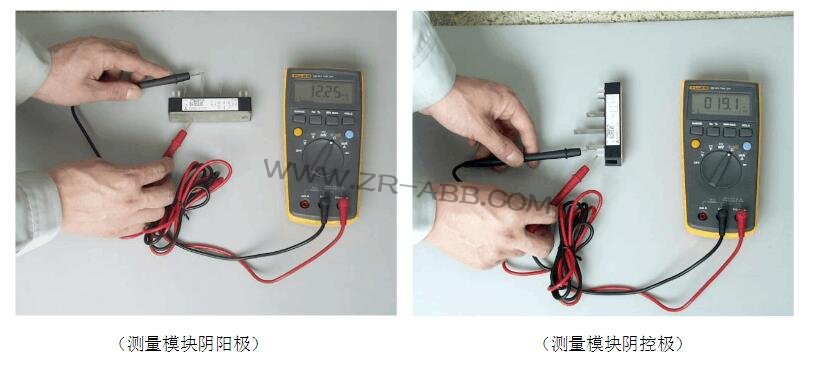

　　模块的阴阳极电阻一般为兆欧极，阴控极电阻为几欧至十几欧。测量方法如下图所示：

        KR1系列焊机模块阴控极阻值见下表：

模块型号	PWB60A30	PWB80A30	TM150SA6
阴控极阻值	7Ω	7Ω	17Ω


　　另外请注意：在焊机上测量模块阴控极电阻时，需将与其相连的触发信号线拔下：测量阴阳极的电阻时，也需将与其相连的主电缆拆掉。
　　模块故障简介：
　　（1）阴控极或阴阳极断路：
　　如果某一组晶闸管的阴控极断路或阻值变大（大于几十欧），该组晶闸管就不能被触发：而某一组晶闸管的阴、阳极发生断路时，即便有触发信号，该组晶闸管也不能导通。以上两种情况会造成焊机输出缺相，所表现出的现象为：空载电压低，焊接时焊机发生振动，并发出很大的噪声。
　　（2）阴控极或阴阳极断路：
　　当某一组晶闸管的阴、控极发生短路时，会同时造成改组晶闸管的阴阳极击穿。如果仅有一组晶闸管4穿，在交流接触器吸合但未进行焊接的情况下，主变压器次级会通过主电路中的电阻R2形成回路，此时主电路中有电流产生，电流表电压表有指示。如果一个模块中有两组以上的晶闸管击穿的话，会造成主变压器次级短路。当交流接触器吸合后，主变压器次级将产生很大的电流，焊机发出振动，并伴有异常的噪声，主变压器次级线圈会很快烧损。
　　松下焊机维修，当遇到上述异常现象时，因立即关闭焊机电源开关，并对焊机进行检查。可以通过测量焊机输出端电阻的方法来判断晶闸管是否击穿。正常情况下输出端电阻值见下表。

焊机型号	200KR	350KR	500KR
输出端电阻	39Ω	75Ω	100Ω


　　如果晶闸管击穿则焊机输出端电阻值维0Ω
