林肯焊机维修常见的故障

日期:2019-08-13 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:林肯焊机维修常见故障与维修: 故障1:一台按控制箱任何开关都没反应,不能焊接。 按任何开关都没有反应的机器检查故障点在电源板上。电源板上-10V电压没有输出,由 于该机器所有开关的信号都需要-10V的电源,电源板上无-10V电源输出,那么所有板上都无-10V……

  林肯焊机维修常见故障与维修:
  故障1:一台按控制箱任何开关都没反应,不能焊接。 按任何开关都没有反应的机器检查故障点在电源板上。电源板上-10V电压没有输出,由 于该机器所有开关的信号都需要-10V的电源,电源板上无-10V电源输出,那么所有板上都无-10V电源,所以按任何开关都没反应,下图是已更换损坏的7905和4733稳压管并恢复正常使用的电源板。 这就是电源板电源处理部分的电路图,由于没有7910之类负电压稳压集成,所以-10V由X102(7905)和DZ101(4733)组成。此次故障原因估计为DZ101击穿后X102输出电压降低,过流损坏。

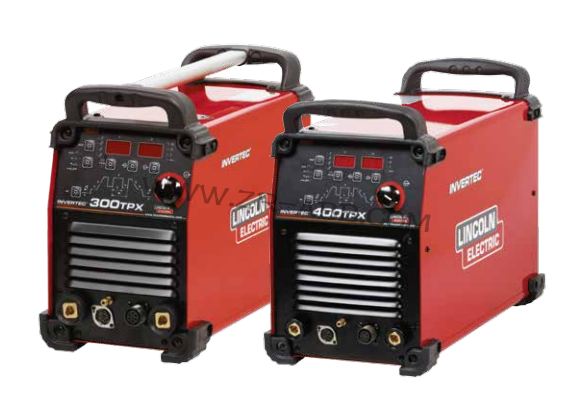

                                    林肯焊机维修常见的故障
  故障2:没有手动送丝的机器根据在手动送丝时逻辑板上7G指示灯发光,确认是电压板反馈回来的信号错误,***后查找到故障点为电压板上一只光耦引脚虚焊。 电压板部分电路,在按下手动送丝开关时,592线接到-10V电压,光耦0CI502导通,运放X502反相端得到+15V电压,此电压高于同相端+5V基准电压,所以X502输出低电平,Q508导通,637#线通过Q508从D9C处得到-10V电压供给逻辑板。故障时由于0CI502光耦的4脚虚焊,在按下手动送丝开关时,运放不能翻转,所以637#线一直保持+15V的高电位,不能切换至-10V正常给定信号,逻辑板没有得到正确的送丝信号,所以不能驱动电源板发出正确的送丝电压驱动电机运转。
  除了以上两个常见的故障外,林肯电焊机维修常见故障有带载能力差、输出电压纹波过大、无输出电压、输出电压不正确等。
  林肯焊机维修型号:
  美国林肯埋弧焊机POWERPLUS?1000HD
  林肯焊机ASPECT 375焊接电弧不稳定维修
  Invertec 400 TPX维修
  林肯焊机INVERTEC CC400-TP
  Invertec V270-T & V270-T Pulse焊机维修
  OPTIMARC AC/DC 350-TP
  OPTIMARC CV 500P/500HP
  OPTIMARC CV350P
  DURAWELD 350
  POWERPLUS II 650
  Power Wave C300
  Power Wave Advanced Module
  Power Wave S350
  Power Wave S700
  FLEXTEC 500 / 500P / 650X
  OPTIMARC 500PA
  IDEALARC DC600
  POWER WAVE AC/DC 1000 SD
  IDEALARC AC-1200
  DEALARC DC-1000
  IDEALARC DC-1500
  POWERPLUS 1000HD
  SA-400I
  Power Wave i400
  Spirit II 150
  Spirit II 275
  Spirit II 400
  Flexcut 80
  Flexcut 125
  除了林肯焊机维修,还有福尼斯焊机维修克鲁斯焊机维修肯倍焊机维修松下焊机维修米勒焊机维修等,如不能自行维修解决,可以咨询广州子锐机器人技术有限公司,本公司是一家第三方工业机器人和焊机维修服务商。服务热线:400-878-2528,手机:15889988091。
