美国林肯DC400焊机输出不稳维修

日期:2020-05-08 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:焊机维修故障现象 故障一:开启焊机开关,交流接触器CR1振颤,输出不稳 故障可能原因分析 ①交流接触器CR1故障; ②励磁电压回路存在虚接处; ③励磁电压低。 故障检测及排除方法 ①检查、修理或更换; ②检查励磁电压回路虚接处并联结好; ③检测电网电压和……

  焊机维修故障现象
  故障一:开启焊机开关,交流接触器CR1振颤,输出不稳
  故障可能原因分析
  ①交流接触器CR1故障;
  ②励磁电压回路存在虚接处;
  ③励磁电压低。
  故障检测及排除方法
  ①检查、修理或更换;
  ②检查励磁电压回路虚接处并联结好;
  ③检测电网电压和控制变压器T2的二次侧电压,若电网电压低,停用;若网压正常而控制变压器2的二次侧电压低于115V,更换控制变压器。

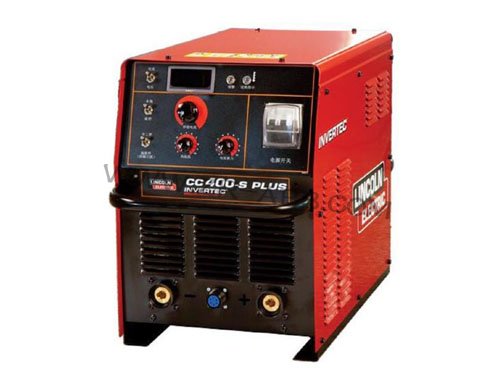

                        美国林肯DC400焊机输出不稳维修
  故障二:开启焊机开关,焊机短时输出正常,风扇不转
  林肯焊机维修故障可能原因分析
  ①电风扇转动受阻;②电风扇电容损坏;③电风扇绕组损坏;
  ④与风扇联结线存在断线、虚接或脱落现象。
  故障检测及排除方法
  ①检查风扇叶片或转动轴是否有异物阻塞,若有去除即可;
  ②外观检查电容是否有鼓包、烧痕;检测电容两极间的电阻值。如有必要更换之;
  ③检测电风扇绕组阻值,如有必要更换之;
  ④检测线31和线32之间相关联结线的联结情况,并排除相应故障。
  故障三:开启焊机开关,风扇转动,但电压表无显示
  故障可能原因分析
  ①开关位置设置不正确;28A熔断器Fi熔断;
  ③电压表损坏;
  ④一次侧热敏开关断开,使控制板不能工作,焊机无输出;焊机输出端小电流维持大功率电阻损坏或脱线,使空载时晶闸管不导通;
  ⑥主电路联结线松动、脱落,造成断路;
  故障检测及排除方法
  ①按要求设置好各开关位置;
  ②检测熔断器F1的好坏,如有必要更换之;
  ③开机试焊若输出正常,则仅检修电压表或更换新表即可;
  ④断开电源开关前提下检测线31和线207之间的阻值,若断开,等待15min后再开机,故障仍存在,则清理或更换二次侧热敏开关;
  ⑤检测维持电阻Re的阻值,其应为4(1±10%)Q
  (CV模式下还应检测维持电阻R3的阻值,其应为7.5(1士10%)Q,检查Re(R3)的联结情况,如有必要更换之;
  ⑥检查主电路联结线联结情况,拧紧所有联线;
