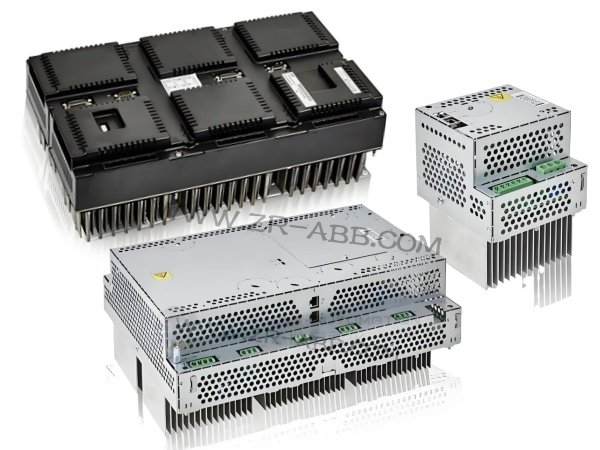

ABB机器人驱动器3HAC14550-2出现过载故障时，会直接导致机器人停机，影响生产进度。这类故障的维修需结合驱动器的电路特性，从电源输入到负载输出逐步排查，做好ABB机器人维修，精准处理过载根源，才能恢复驱动器的正常运行。



过载故障的初步检测要结合报警信息。驱动器显示过载报警时，先记录报警代码的具体数字，不同数字对应不同的过载类型，比如持续过载与瞬时过载的排查方向不同。用万用表测量驱动器的输入电压，三相电压不平衡度超过 3% 时，可能是供电线路问题，需检查车间总配电箱的接线，零线接触不良会加剧电压波动。驱动器的散热风扇若不转，会导致内部温度快速升高触发过载，断电后用手转动风扇叶片，卡顿或卡滞时说明风扇故障，需更换新风扇，更换时注意风扇的转向是否正确。其实环境温度过高也会引发过载，驱动器周围环境温度超过 40℃时，即使负载正常也可能报警，这种情况下需加强通风散热，再观察是否仍有过载现象。大概每次检测都要触摸驱动器外壳，感受温度是否异常，过热部位往往是故障核心区域。



电源模块的检查不能忽视。驱动器内部的电源模块输出电压异常，会导致驱动电路工作不稳定，测量模块的直流输出，+24V 电压低于 22V 时需重点检查模块，电容鼓包或电阻烧毁是常见问题，有损坏时更换同规格元件，更换后用热风枪吹干焊盘残留的助焊剂。电源模块与主电路的连接线若有氧化，会增加接触电阻，导致局部发热引发过载，用细砂纸打磨接线端子，重新拧紧螺丝，确保接触紧密。模块的保险丝熔断时，不要直接更换保险丝就通电，需先检查模块内部是否有短路，用兆欧表测量模块的绝缘电阻，低于 5 兆欧时说明存在短路点，需修复后再更换保险丝。有时候电源模块的散热片积灰过多，会影响散热效率，用软毛刷清理散热片缝隙，清理后通电测试，观察模块温度是否下降。

电流检测电路的维修要细致。驱动器内部的电流传感器若故障，会误判负载电流导致过载报警，测量传感器的输出信号，正常情况下应随负载变化呈线性变化，信号异常时需更换传感器，更换时注意传感器的安装方向，正反接错会导致信号反向。传感器与控制板之间的信号线若有破损，会导致信号传输失真，检查线缆外皮是否有磨损，内部线芯是否断裂，破损时更换专用线缆，线缆固定时远离强电线路，避免电磁干扰。控制板上的电流检测芯片若损坏，会导致检测数据偏差，观察芯片外观有无烧痕，测量芯片的供电电压是否正常，异常时更换芯片，更换时用防静电镊子夹持，避免静电损坏。或许电流检测电路的电位器松动，会导致检测基准偏移，用小螺丝刀微调电位器，观察驱动器显示的电流值，直到与实际测量值一致。



负载端的排查需结合机械部分。机器人电机的绕组绝缘不良，会导致驱动器输出电流增大引发过载，断电后测量电机绕组的绝缘电阻，低于 1 兆欧时说明电机受潮或绕组损坏，受潮时可将电机放入烘箱烘干，绕组损坏则需维修电机。电机与驱动器之间的线缆若有短路，会导致驱动器过流过载，用摇表检测线缆的绝缘情况，短路时更换线缆，布线时避免线缆被挤压或磨损，接头处做好防水处理。机械臂的关节若卡滞，会增加电机负载导致驱动器过载，手动转动机械臂各轴，感受阻力是否均匀，有卡滞时检查轴承润滑情况，加注润滑脂后再测试，仍有卡滞则需拆解关节检查是否有部件磨损。有时候机器人的负载参数设置不合理，超过驱动器的额定输出，需重新设置负载参数，按电机额定功率的 80% 设置上限，设置后试运行观察是否仍有过载。



驱动模块的维修要注重精度。驱动器内部的 IGBT 模块若损坏，会导致输出电流异常引发过载，测量模块的导通压降，正常情况下应小于 1.5V，压降过大时说明模块老化，需更换同型号模块，更换时涂抹均匀的导热硅脂，硅脂厚度以 0.1mm 左右为宜，确保散热良好。模块的驱动电路若故障，会导致模块导通异常，检查驱动电路的光耦，输入输出端不通或短路时更换光耦，更换后用示波器检测驱动信号，波形失真时需检查周边电阻和电容。驱动模块的接线端子若松动，会导致输出电流波动，用扳手拧紧端子螺丝，拧紧时力度适中，过度用力会导致端子变形，反而影响接触。其实驱动模块的安装螺丝松动，会影响散热效果，每颗螺丝都要按规定力矩拧紧，确保模块与散热片紧密贴合。



维修后的测试验证要全面。驱动器通电后先进行空载测试，观察是否有报警，风扇是否正常运转，持续空载 30 分钟，测量各相输出电压是否平衡，偏差超过 2% 时需重新检查电路。带载测试时按电机额定负载的 60% 加载，运行 1 小时后测量驱动器的温度，不超过 50℃为正常，观察电流波动情况，波动幅度超过 10% 时需重新校准电流检测电路。模拟过载情况测试保护功能，人为增加负载至额定值的 120%，驱动器应在 3 秒内发出报警并切断输出，保护功能失效时需重新调整保护参数。或许首次带载测试时会有轻微的电流波动，属于正常现象，运行几次后会逐渐稳定，持续波动则需检查驱动模块的安装情况。



ABB机器人驱动器3HAC14550-2的过载维修，关键在于区分电气故障与机械故障，避免盲目更换元件。从电源输入到负载输出的逐点排查，结合电路原理与实际运行状态，才能找到过载的根本原因。做好ABB机器人维修，不仅要解决当下的过载问题，还要通过优化散热和调整参数，降低未来的故障概率，确保驱动器长期稳定运行。​
