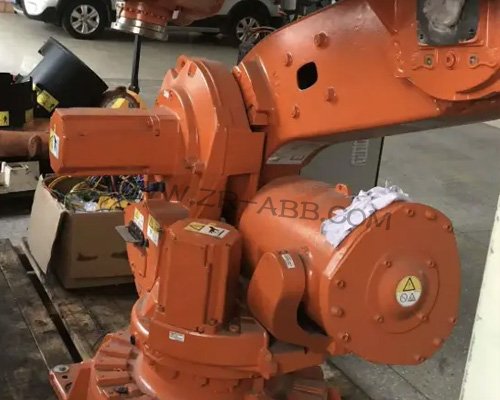

ABB工业机器人平衡缸作为支撑机械臂、缓冲关节负载的核心承重部件，广泛应用于各型号六轴工业机器人，主要作用是平衡二轴重量，减轻伺服电机负载，提升机械臂运动平稳性与定位精度，是保障机器人重载作业、高频启停的关键装置。工业生产中，平衡缸长期承受机械臂自身重量、末端工装负载的持续压力，加之频繁的伸缩、拉伸受力，以及车间粉尘、油污侵蚀、碰撞冲击等因素，极易出现缸体裂纹、活塞杆断裂等故障，属于平衡缸最严重的结构性失效问题。一旦发生断裂，会直接导致机械臂无法正常支撑、姿态偏移，甚至出现机械臂突然下坠，触发系统紧急停机，不仅中断生产流程，还可能损坏末端工装、工件，引发安全事故，因此需及时开展规范ABB机器人维修，杜绝故障扩大。



ABB机器人平衡缸断裂故障的研判需结合现场运行状态与直观检测，快速锁定故障程度，为ABB机器人维修作业奠定基础，避免盲目操作。故障发生时，机器人运行过程中会出现明显异常：机械臂举升无力、下降速度异常加快，甚至静止时出现缓慢下坠；运动过程中伴随剧烈金属撞击声或异响，机械臂姿态明显偏移，末端定位精度严重超差；控制柜会弹出平衡故障、关节过载等相关报警代码，示教器显示压力异常、负载超标等数据。直观检测可发现，平衡缸缸体有明显裂纹、变形，活塞杆出现断裂、弯曲，部分机型还会伴随液压油或压缩空气泄漏，结合这些特征可直接判定平衡缸断裂故障，同时初步判断断裂部位与严重程度。



平衡缸断裂的根源溯源是ABB机器人维修的核心前提，需从受力、环境、维护、安装四个维度全面排查，才能找准根本原因，避免维修后再次断裂。长期重载高频作业是最主要诱因，平衡缸长期承受超出额定范围的负载，缸体与活塞杆反复承受拉伸、压缩应力，导致材料疲劳，逐渐产生微小裂纹，裂纹不断扩展后最终引发断裂，这种情况在重型物料搬运、重载焊接场景中最为常见。



环境因素的影响不可忽视，车间内的粉尘、腐蚀性气体、冷却液会侵蚀平衡缸缸体表面，降低材料强度，长期处于潮湿、高温环境中，缸体易发生锈蚀，加剧裂纹产生与扩展；若平衡缸密封件失效，粉尘、油污侵入内部，会加剧活塞杆与缸筒的磨损，间接增加断裂风险。维护不当也是重要原因，未按周期检查平衡缸状态、未及时补充或更换润滑脂，会导致内部部件磨损加剧，受力不均；长期未检查固定螺栓，螺栓松动会使平衡缸安装偏移，承受不均匀应力，加速断裂。此外，安装调试不当、机械臂碰撞冲击，也会直接导致平衡缸瞬间受力过载，引发断裂。



平衡缸断裂维修的核心原则是“严禁焊接修复、优先整体更换”，因断裂属于结构性失效，焊接修复无法恢复其承重性能，易再次断裂引发安全事故，因此需更换与原型号一致的ABB原厂平衡缸，同时规范执行拆解、安装、校验流程，确保维修质量。ABB机器人维修前需做好充分的安全准备与工具耗材筹备，这是保障维修安全的关键。

安全准备方面，先切断机器人总电源，关闭控制柜主开关，按下急停按钮，悬挂“维修中，禁止合闸”警示标识，静置15分钟释放内部电容残留电能；将机器人调整至安全维修姿态，通常将二轴移至零点位置、小臂保持水平，启用机械锁止装置固定机械臂，用吊带配合起重设备轻轻托住机械臂，防止平衡缸拆除后机械臂下坠，操作人员需穿戴绝缘手套、防滑鞋、防护眼镜，做好全方位防护。工具与耗材筹备需齐全，包括内六角扳手、卡簧钳、拔销器、铜棒、撬棍、吊带、厚垫木等专用工具，以及ABB原厂平衡缸、密封件、专用润滑脂、密封胶等耗材，确保工具精度达标、耗材规格与机器人型号完全匹配。



规范拆解作业需遵循“先泄压、再分离、后拆除”的顺序，避免损坏周边部件。首先关闭平衡缸液压或气动管路阀门，打开泄压阀缓慢释放内部残留压力，待压力表指针归位、确认无残留压力后，拆卸平衡缸与管路的连接接口，用无尘抹布封堵接口，防止粉尘、杂质进入管路。随后拆除平衡缸外部护罩，用专用工具拧下缸体两端的固定螺栓，做好各部件位置标记，避免后续装配错位。



用拔销器取出连接插销，分离平衡缸与机械臂、底座的连接部位，借助起重设备与吊带缓慢吊起平衡缸，平稳放置在铺有垫木的工作台上，避免缸体磕碰、二次损坏。ABB机器人维修拆解过程中，同步检查平衡缸连接部位的轴承、销轴是否磨损、变形，若存在异常需同步更换，清理连接接口处的积尘、油污与磨损残留物，为后续安装做好准备。



安装作业需严格按照拆解的反向顺序执行，严控装配精度与密封性。先将新平衡缸放置在起重设备上，调整位置使其与机械臂、底座的连接接口对齐，插入连接插销并安装卡簧固定，确保连接牢固。用扭矩扳手按规定扭矩紧固缸体两端的固定螺栓，按对角线顺序分次加力，避免缸体受力不均，关键螺栓需涂抹螺纹紧固胶，防止松动。



连接液压或气动管路，缠绕专用密封胶带，确保接口密封严密，避免泄漏；安装新的密封件，均匀涂抹密封胶增强密封性，将平衡缸外部护罩复位并紧固。安装完成后，向平衡缸内加注专用润滑脂，确保内部部件润滑均匀，同时检查管路连接状态，确认无松动、无泄漏。



安装完成后，需进行全面的压力测试与精度校准，这是验证ABB机器人维修效果、避免故障复发的关键。首先进行压力测试，缓慢打开管路阀门，向平衡缸注入液压油或压缩空气，监测压力变化，确保压力稳定在标准范围，保压5分钟压降不超过0.1MPa，无泄漏现象。随后进行精度校准，通过ABB示教器或专用校准工具，调整平衡缸相关参数，重新设定平衡补偿值，对机械臂姿态进行校准，确保机械臂举升、下降平稳，末端定位精度符合生产要求，重复定位误差控制在±0.05mm内。



ABB机器人维修完成后，需建立针对性的长效防护机制，从根源规避平衡缸再次断裂。定期清洁平衡缸表面及连接接口，保持密封件完好，避免粉尘、油污侵蚀；每6个月检查一次平衡缸压力、密封状态及固定螺栓紧固情况，及时处理异常隐患；按周期更换密封件与专用润滑脂，重载、恶劣环境需缩短维护周期。优化机器人运行参数，避免机械臂长期承受超载负载，减少频繁急停、碰撞冲击，合理安排作业负荷，让设备有充足的休息时间，防止平衡缸材料疲劳。建立维修台账，详细记录故障现象、断裂部位、排查过程、更换部件及校准数据，为后续同类故障维修提供参考，确保ABB机器人平衡缸长期稳定运行，保障生产连续性。
