OTC焊机CPVE400出现异常代码维修

日期:2019-12-26 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:OTC焊机CPVE400出现异常代码及对应的解决办法 OTC焊机维修 ,OTC焊机CPVE400在使用发生异常,操作面板的数字显示表会闪烁显示异常代码,焊接电源自动停止工作是的解决办法。 1、OTC焊机CPVE400显示E000时 线路板 P30110P 上的插件 CN10 或者焊接电源内隔板上……

  OTC焊机CPVE400出现异常代码及对应的解决办法
  OTC焊机维修,OTC焊机CPVE400在使用发生异常,操作面板的数字显示表会闪烁显示异常代码,焊接电源自动停止工作是的解决办法。
  1、OTC焊机CPVE400显示E000时
  线路板 P30110P 上的插件 CN10 或者焊接电源内隔板上的 12P(TM4)外部连接端子台的“STOP”端子开放时,『E-000』闪烁显示。
  解决办法:此时关闭电源开关,将上述端子间短路,排除停机原因,再次开启电源开关可解除异常。如果是在「自动」模式下,解除“工作停止”时,无须特意再次开启电源开关,只需将上述端子间短路即可解除异常。
  2、当OTC焊机CPVE400显示E010时,这个是“焊枪开关OFF等待”方面的异常
  开启电源开关通常会在数字显示表显示『otc otc』,1 秒钟后进入工作状态。若此时焊枪开关持续为ON状态,安全电路工作,焊接电源维持停止状态, 『E-010』闪烁显示。
  OTC焊机维修解决办法:可通过关断焊枪开关来解除安全电路,然后即可正常工作。
  3、当OTC焊机CPVE400显示E100时,这个是控制电源异常
  控制电源出现异常时,『E-100』闪烁显示,焊接电源自动停止工作。我们需要检查线路板 P30110P 上的插件 CN14 及辅助变压器的连接线,排除停机原因,大部分的情况都是这些连接线松了,没有插紧。重新插紧后再次开启电源可解除异常。

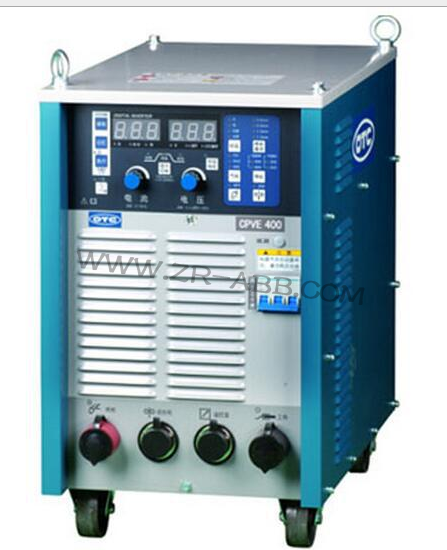

                                OTC焊机CPVE400出现异常代码维修
  4、当OTC焊机CPVE400显示E150时,这个是一次输入电压过高的异常
  一次输入电压过高时,『E-150』闪烁显示,焊接电源自动停止工作。
  解决办法是:关闭电源,确认电源三相输入电压,排除故障后重新开启电源。
  5、当OTC焊机CPVE400显示E160时 这个是一次输入电压过低的异常
  一次输入电压过低时,『E-160』闪烁显示,焊接电源自动停止工作。
  解决办法是:此时关闭电源,确认电源三相输入电压,排除故障后重新开启电源。
  6、当OTC焊机CPVE400显示E200时,这个是一次、二次电流检出异常
  电流互感器出现异常时,『E-200』闪烁显示,焊接电源自动停止工作。
  解决办法是:此时关闭电源开关,确认线路板 P30110P 的连接插件 CN2 或 CN4 是否连接不良后,再次开启电源。
  7、当OTC焊机CPVE400显示E210时闪烁显示时,这个是电压检出异常
  输出电压检测出现异常时,『E-210』闪烁显示,焊接电源自动停止工作。
  解决办法是:此时关闭电源开关确认连接在输出端子(+)的信号反馈线有无损伤、线路板 P30110P 上的插件 CN1和 P30110R 上的插件 CN4、CN5 是否脱落,然后再次开启电源。
  8、当OTC焊机CPVE400显示E220时闪烁显示时,这个是逆变电路反馈异常
  逆变电路反馈出现异常时,『E-220』闪烁显示,焊接电源自动停止工作。
  解决办法是:此时关闭电源开关,确认线路板 P30110P 的连接插件 CN3、CN5 和 P30066S 的全部插件,然后再次开启电源。
  9、当OTC焊机CPVE400显示E300时闪烁显示时,这个是温度异常
  超过电源内部温控器所限定的温度时,『E-300』闪烁显示,焊接电源自动停止工作。
  解决办法是:此时电源开关应保持通电,请在冷却风机持续旋转状态下静待 10 分钟。请将负载持续率、焊接电流调低后关闭电源,再次启动,异常即可解除,再次进入焊接状态。这里大家一定要注意的一点是 如果不经过 10 分钟的冷却而马上重新开机,如此重复会导致焊接电源故障,请避免这种错误的使用方式。
  10、当OTC焊机CPVE400显示E700时闪烁显示时,这个是输出过流异常
  在焊接中过流时间超过 1 秒时,『E-700』闪烁显示,焊接电源自动停止工作。
  解决办法是:出现此显示时,请确认焊接电流是否超出额定输出电流,或导电嘴是否与工件接触,输出侧是否有电缆等的短路现象,排除故障后关闭电源开关,重新启动。
  11、当OTC焊机CPVE400显示E710时闪烁显示时,这个是输入缺相异常
  当检测出一次输入 W 相缺相时,『E-710』闪烁显示,焊接电源自动停止工作。
  OTC焊机维修解决办法是:出现此显示时,请确认一次输入的各相输入电压。
