Telesis镭驰打标机TMC420控制器维修处理

日期:2018-12-14 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:TMC420是一个多功能的、结构紧凑的控制器,它可以被用在Telesis的很多种打标头上。 TMC420功能齐全,无需计算机。还有4行显示功能和坚固耐用的键盘。一个RS232/485连续输出接口和8个数字输入/输出口。因此TMC420可以很方便地集成到工厂的自动生产线中。 1.操……

  TMC420是一个多功能的、结构紧凑的控制器,它可以被用在Telesis的很多种打标头上。 TMC420功能齐全,无需计算机。还有4行显示功能和坚固耐用的键盘。一个RS232/485连续输出接口和8个数字输入/输出口。因此TMC420可以很方便地集成到工厂的自动生产线中。

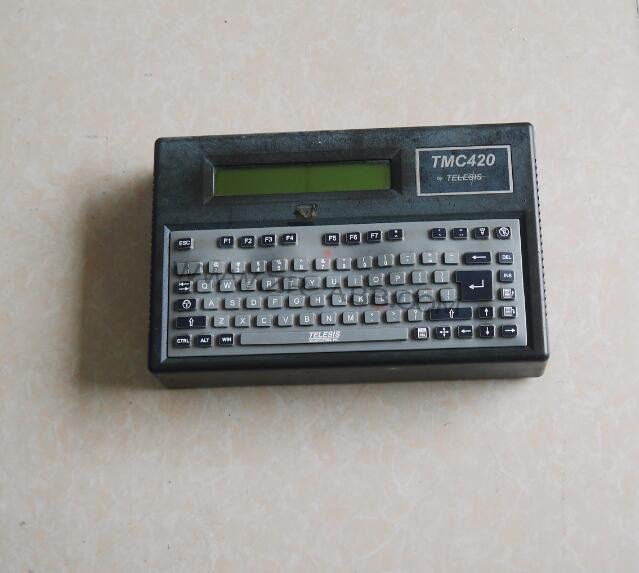

                              Telesis镭驰打标机TMC420控制器维修处理
  1.操作状态:
  1.1TMC420控制器是高可靠的工业级控制器,长期关电源情形下,程序保存在FLASH存储器内,不怕外界干扰。
  1.2控制器有二种状态:operator(操作员)状态及 Supervisor(管理员)状态。二种状态又分online(联机)及offline(脱机)。只有在operator online(操作员)时才能真正打标。在operator online(操作员联机)状态,按shift键同时按PRINT(打印)键,打印针模拟打印但不会真正打印,在operator online(操作员联机)状态下,按PRINT(打印)键正式打印。发生紧急情况可按ABORT(停止打印)键中止打印。
  1.3当按过紧急停止ABORT(停止打印)键后,显示屏上会告诉用户,程序已停止,要恢复程序必须按F1键。
  1.4液晶显示器虽然只显示四行,但整个系统是在多级菜单下工作的。
  1.5420有软程序开关,不管Operator online(操作者联机模式)或Supervise online(管理者联机模式)请用F2-0N/OFF键,每按F2一次,软开关就动作一次,打标头会自动复位。
  Operator(操作者)状态下
  F1-LEVEL(控制器的状态切换)F2-ON/OFF(在线/离线状态切换)F3-Load(调用程序)F4-Park(移针头到停止位置)F5-Perpos(移针头到打标起始位置)其中F3-Load是调用程序:
  F1 F2 F3F4F5F6按NEXT又有6个F1,F2,F3,F4,F5,F6程序共有75个程序
  Supervisor状态下
  F1-LEVEL(控制器的状态切换)
  F2-ON/OFF(在线/离线状态切换)
  F3-Load(调用程序)
  F4-Park(移针头到停止位置)
  F5-Perpos(移针头到打标起始位置)
  F6-Design(设计程序)
  F7-Setup(系统参数设置)
  其中F6-Design有7个子功能:
  F1-LOAD(建立新程序)F2-SAVE(保存新程序,并可重新命名)F3-EDIT(编辑当前程序的文本内容)F4-ADD(增加一行当前程序的文本内容)F5-TEST(测试当前程序是否超出工作范围)F6-DEFINE(设置当前程序的所有属性,包括停止点、起始点、系列号、文本格式的设置)F7-MANAGER(删除已保存的程序)
  其中F7-SETUP有7个功能:
  F1-MARKER(打标头的属性设置)F2-TIME/DATE(系统时间的设置)F3-HOST(通讯协议设置)F4-USER(系统班次、月、年的编码,序列号及班次时间设置)F5-UNIS(系统单位设置米/英寸)F6-STARTUP(开机后系统状态及调用的初始程序名)F7-PASS(系统密码的设置)其中F8-MAINT有3个功能:
  F1-J0G F8-MAINT F2-PULSE
  Telesis镭驰打标机维修的型号:
  1.Telesis TMC1700/470气动打标机
  2.Telesis 镭驰1000气动打标机
  3. BenchMark460手持式打标机
  4. SC3500/470气动打标机
  5. TMP4210/470 气动打标机
  6. TMP3200/470单针打标机
  7. TMM4200/470多针打标机
  8. TMM4250/470 多针打标机
  9. F-系列 FQ10,FQ20和FQ20DH光纤激光打标机
  10. EVC端泵激光打标机
  11. E-系列EV10/EV15端泵激光打标机
  12.Telesis TMC420打标机维修
  Telesis镭驰打标机控制器维修,找广州子锐机器人技术有限公司。
