ABB喷涂机器人坐标系，基本和工业机器人一样。

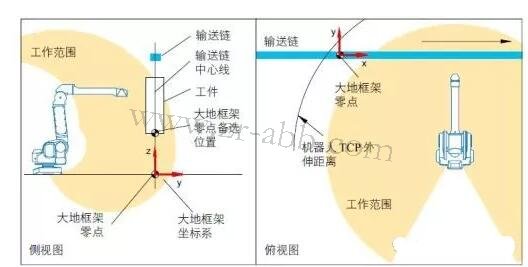

大地坐标 World Frame：
其他坐标参考的全局基准，是系统中的自定义位置和方向。
输入“机器人基框架”等参数前，须确定“大地框架”坐标系的确切位置和方向。

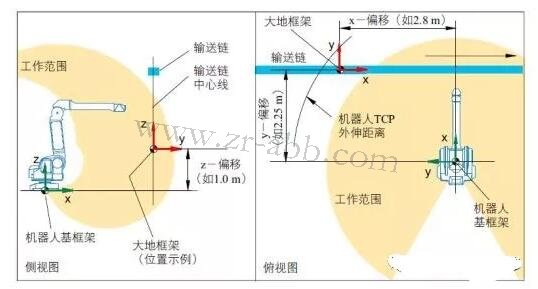

机器人基坐标Robot Base Frame：
确定了相对于“大地坐标”的机器人位置和方向。
在最简单配置里设为左侧或右侧机器人位置。
(输送链移动方向多数情况下垂直于默认的机器人基坐标)
1.打开配置文件moc.cfe

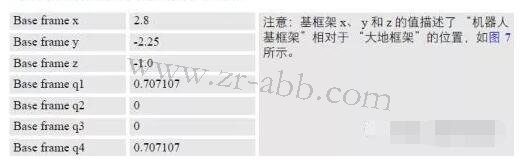

2.找到ABB喷涂机器人基框架的参数。例如：
一般来说，默认出厂的是设置是机器人在输送链的右侧。
如果在左侧，则进行如下配置：
1.将moc.cfg文件上传到PC。
2.搜索“base_frame_orient_u3”文件。
3.屏幕显示机器人在输送链右侧工作的默认值。
4.要改到左侧的话，需将值的正号改为负号。屏幕随即显示机器人在输送链左侧工作的值（请注意：在moc.cfg文件中，q1的名称类似
“base_frame_orient_u0）：（q1，q2，q3，q4表示了机器人的相对角度）q1=0.707107,q2=0,q3=0,q4=-0.707107;

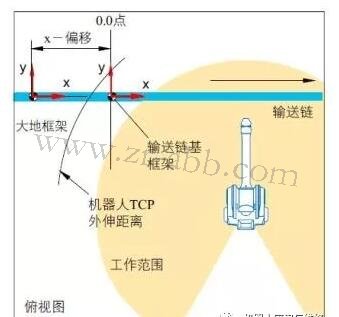

输送链基坐标 Wobjcnv1：
是相对于“大地坐标”的输送链坐标系位置。
当多台机器人在同一条输送链上一起喷涂同一工件时，建议用机器人大地坐标(框架)来
确定ABB喷涂机器人相对输送链的位置。

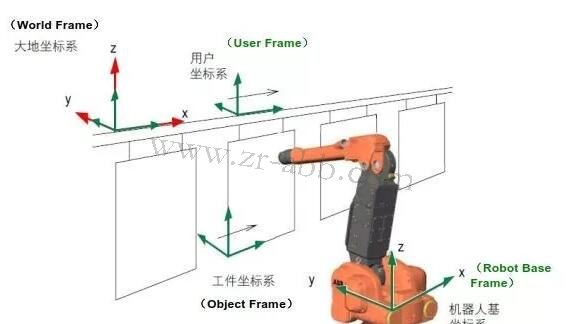

用户坐标与工件坐标：
“用户坐标”与“工件坐标”决定了工件的位置。
“用户坐标”随输送链移动，与“输送链基坐标”相关联。
“工件坐标”与“用户坐标”相关联，决定了工件相对于“用户坐标”的位置。

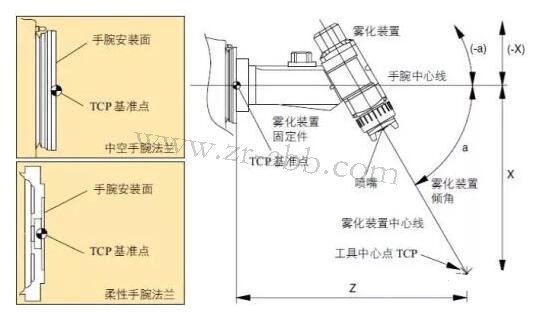

工具坐标系的输入法有：
输入数据 tframe trans、 tframe rot 、tload mass；
根据安装的标准部件选择预定义的值（类似于IRB14000的Gripper）

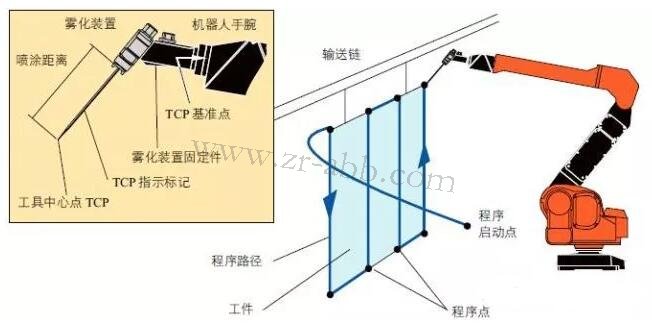

修改喷涂距离（更改后程序会自动修正）；
手动定义 （传统的4点法等。）
