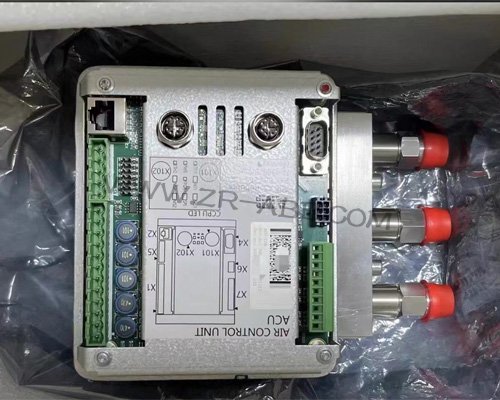

ABB喷涂机器人搭载的ACU空气控制单元是整套涂装工艺的核心气动调控枢纽，设备集成多路比例调压阀、压力传感模块、电磁换向阀与通讯处理板，同步管控雾化风、成型风、清洗吹扫、换色隔离等全部气源通路，毫秒级响应轨迹程序的参数切换指令，保障工件涂层厚度均匀、雾化颗粒稳定。汽车车身、五金外壳、塑料内饰批量喷涂产线内，ACU常年固定安装于机器人上臂，持续接触漆雾、溶剂挥发气体、高湿压缩空气，内部阀芯密封件、线路触点、传感元件会逐步出现损耗，运行中出现压力漂移、气路堵塞、通讯中断、整机无输出等异常，直接造成漆面橘皮、色差、换色残留，严重时设备锁止停机。多数现场仅更换前端过滤滤芯或重启系统临时恢复工况，无法根除内部元件老化、气路杂质淤积、通讯链路失衡等深层问题，依托分层式故障定位逻辑开展规范ABB机器人维修，整可清除各类气动与电控隐患，恢复ACU精准稳定的气源调控能力。



压缩空气介质品质不达标，是ACU各类软性故障最主要的外部诱因，在喷涂车间内发生频次最高，前期基础检测即可快速锁定源头，简易的维修清理操作就能缓解大半异常表现。空压机后处理干燥过滤设备失效，压缩空气携带油水杂质持续通入ACU内部，细小油滴、水汽混合粉尘附着在比例阀阀芯、压力传感器微孔处，阀芯滑动阻力持续增大，调压响应速度大幅放缓，程序切换喷涂档位时压力无法同步跟随调整，涂层厚薄出现明显分段差异。管路长期使用产生的锈蚀碎屑、漆雾吹扫带入的固体颗粒堆积在阀座密封面，关闭气路时无法完全切断气流，形成持续性内部泄漏，吹扫、换色工序耗气量同步上升。单元前端自带过滤芯长期未更换，压差持续升高造成供气流量不足，多路气路同步出现供气偏弱现象。逐段清理气路管路、更换高精度过滤组件、拆解冲洗阀体内部杂质，是这类介质污染故障对应的核心ABB喷涂机器人维修手段，从气源入口阻断杂质持续侵入，避免短时间内故障反复复发。



气路密封与机械阀芯损耗，会衍生ACU漏气、调压不稳、单路气路无输出三类显性故障，故障特征随运行时长逐步加重，排查时可分段隔离各通道区分受损模块。ACU多路外接气管接头密封圈长期受溶剂腐蚀、冷热交替收缩硬化，密封性能衰减后出现外部漏气，整机供气压力持续走低，雾化风压达不到工艺设定数值。内部电磁换向阀线圈长期通电发热，绝缘层老化出现阻值偏移，阀芯电磁吸力不足，无法完全顶开气路通道，对应喷涂功能无气流输出。比例调压阀内置弹性膜片、弹簧疲劳变形，闭环压力调节失去基准，运行过程压力数值无规律上下浮动，示教器工艺曲线持续波动。完整拆解阀体模组更换密封套件、校验弹簧预紧力度、检测线圈导通阻值，整套精细化维修操作能够复原气路密封与调压基准，消除漏气、压力漂移带来的漆面质量缺陷。

通讯与供电链路异常，会造成ACU与机器人主控信号交互中断，系统弹出工艺监控报警，气路调控指令无法正常下发，这类隐性故障无直观气动异常，仅依靠气路试压无法识别，需要配合电气检测开展ABB机器人维修排查。连接控制柜与ACU的通讯线缆跟随上臂关节反复扭转，内部差分信号线出现虚接断股，EtherCAT同步信号传输断续，调压、换向指令延迟甚至丢失，机器人执行喷涂程序时ACU动作滞后。单元供电端子受车间高湿环境侵蚀氧化，接触电阻升高，输入电压出现压降，板卡、电磁阀供电不足，部分模块间歇性停止工作。通讯接口金属触点附着漆雾导电薄膜，信号传输产生杂波干扰，传感反馈数值失真，系统误判气源压力超限触发保护停机。分段测量线缆通断、打磨端子氧化层、清洗通讯接口触点，稳定供电与信号传输链路，即可解决通讯类假性故障，无需更换ACU整体模组。



ACU内置电控板卡与传感元件老化，属于重度不可逆故障，多由长期溶剂腐蚀、电压浪涌、持续高温运行累积形成，必须拆解整机内部开展深度维修。板卡搭载的压力采集芯片、运算电容长期承受车间溶剂蒸汽侵蚀，电容容量衰减、芯片引脚腐蚀脱焊，压力采样数据持续偏离真实数值，调压逻辑完全错乱。多路压力传感器膜片被油水杂质堵塞腐蚀，无法采集实时气路压力，闭环调节功能失效，无论程序设定何种参数，输出风压始终维持固定数值。板卡供电稳压元件击穿短路，整机上电后指示灯完全熄灭，无任何气动动作输出。这类硬件损伤无法通过清洗、更换滤芯等浅层操作修复，精准定位受损元件后更换同规格配件，重新焊接加固腐蚀引脚，完成绝缘防潮封装，是整套维修工序的核心环节，修复后需多点校准传感基准数值，保障调压精度匹配原厂标准。



喷涂程序参数与ACU调控阈值不匹配，会人为制造压力波动、响应滞后等工艺异常，无需拆解任何硬件结构，调整参数即可完成整改，大幅缩减维修物料与停机时长。程序内雾化风、成型风切换斜率设置过陡，ACU内部比例阀瞬时开度变化过大，管网气流冲击造成短时压力骤变，局部工件出现漆层厚薄不均。多色换色工序吹扫时长、风压阈值设置超出ACU调节区间，持续高负荷调压加速阀芯磨损，同时产生不必要的气源损耗。系统内ACU硬件校准参数丢失，出厂预设的压力换算曲线失效，同等指令开度下输出风压偏离标准区间。重新匹配喷涂程序的气路切换节奏，复位ACU内部校准曲线，限定调压开度变化速率，不用复杂ABB机器人维修操作就能平衡工艺效果与设备损耗速度。



区分气源介质引发的假性调压故障与元件本体真性损坏，能够大幅压缩检修范围，两类故障对应的维修处置路径存在明显区分。介质污染带来的压力波动，清理滤芯、冲洗阀体后工况明显改善，无元件烧灼、引脚腐蚀痕迹，仅需定期维护气源管路即可长效稳定；元件本体损耗引发的异常，冲洗清理后故障无任何缓解，伴随线圈阻值异常、传感数值固定不变、板卡局部发热等特征，必须拆解更换受损配件。精准判定故障类型后定向处理，不用全面拆解整套ACU模组，缩短设备停机检修时长，提升维修作业整体处置效率。



检修全程遵循先外部气源、后气路阀体、再电气线路、最后板卡传感的递进顺序，规避盲目拆解整机造成密封件二次损伤，保障检修作业安全有序推进。第一步切断总气源与设备电源，隔离ACU单元，更换前端过滤芯，分段试压排查外部管路漏气与杂质淤积问题。第二步逐路切换喷涂功能，区分单路气路失效、整机调压不稳、外部漏气等现象，拆解对应阀体模组冲洗内部杂质、更换密封套件。第三步检测通讯线缆、供电端子导通状态，清理接口氧化层，稳定信号与供电传输。第四步调取系统实时压力采样数据，对比标准数值判断传感与板卡工况，数值偏差过大则拆机检测内部电控元件。分层递进的排查逻辑能够快速锁定故障点位，减少无效拆机带来的产能损耗。



全部整改工序完成后，分梯度工况测试验证ACU各类故障隐患彻底消除，规避隐性杂质、线路虚接带来的重复报警。复原ACU全部气路接头、通讯线缆与固定支架，空载上电通讯自检无报错，逐路切换雾化、成型、吹扫气路，观测压力数值平稳跟随程序指令变化，无漂移、无滞后、无内外漏气。接入机器人完整喷涂程序，模拟车身多曲面、多层色漆连续量产工况，长时间循环运行，涂层厚度均匀无分段色差，换色吹扫无残留漆雾，各项工艺参数回归设备出厂标准，ABB机器人维修工作才算完整达标，喷涂机器人可重新接入自动化产线稳定作业。



搭建适配ACU单元运行工况的常态化点检养护机制，延缓阀体、板卡、密封件老化损耗速度，从源头减少气源调控类故障发生概率，降低车间重复停机维修的产能损耗。每日生产结束检查前端过滤芯压差，每周排空管路油水分离器积存杂质，每月拆解冲洗ACU外部接头，避免杂质持续侵入内部阀体。定期检测通讯线缆表层有无漆雾腐蚀、端子氧化，提前更换老化线路，稳定信号传输质量。规范喷涂程序编写标准，平缓气路切换斜率，减少比例阀瞬时大跨度调压动作，降低阀芯机械磨损速度。常态化调取系统压力采样曲线，数值出现小幅偏移时及时校准，防止轻微杂质淤积演化成阀芯卡死、板卡腐蚀等重度故障，稳定的日常养护能够拉长两次维修之间的间隔周期，持续保障整套喷涂气动调控系统长效平稳运转。
