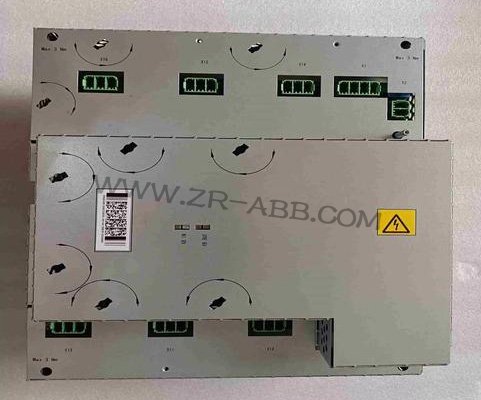

ABB机器人作为工业自动化领域的标杆装备，凭借高精度运动控制、高稳定性运行表现，广泛应用于汽车制造、电子加工、精密装配、重型机械等各类场景。驱动器模块作为ABB机器人的动力调控中枢，承担着电压转换、电机调速、扭矩控制的关键职责，是机器人各轴精准运动、平稳作业的重要保障。不同于示教器按键这类外部易损部件，驱动器模块长期处于高负荷、高频次运行状态，需持续承受电网电压冲击、电流波动及内部元件损耗，炸坏故障成为高发且危害较大的突发故障。此类故障发作时多伴随明显异响、冒烟，部分还会出现元件烧蚀的焦糊味，机器人会立即触发紧急停机保护，不仅直接中断生产进度，还可能连带损坏控制柜内电源模块、主板等周边部件，若处置不当，还会引发二次短路、触电等安全隐患。ABB机器人驱动器模块采用模块化、高集成度设计，内部包含IGBT功率模块、驱动光耦、滤波电容等精密元件，且适配ABB专属的SINT光纤通信协议，ABB机器人维修需彻底跳出过往按键、转子维修的固定框架，立足炸坏故障的突发性、破坏性特征，以“应急止损-根源溯源-规范拆解-精准修复-分级验证-运维防控”为全新逻辑，规避盲目操作带来的二次损坏，确保维修后模块性能达标，适配机器人实际作业需求。



ABB机器人驱动器模块炸坏并非偶然，而是电网波动、负载异常、散热失效、元件老化等多重因素叠加导致，精准溯源故障根源，是高效维修、避免复发的前提。电网波动是最常见诱因，车间电网出现瞬时高压、浪涌或三相不平衡，会瞬间击穿驱动器模块内的IGBT功率模块和整流桥，导致模块炸坏，这类故障多伴随供电线路发热、熔断器熔断等现象。负载异常同样会引发炸坏，机器人末端负载超出额定范围，或机械传动部位卡滞、异物阻挡，会使电机运转阻力增大，驱动器输出电流急剧升高，长期过载会造成内部元件过热烧毁，最终引发炸机。散热系统失效会导致模块内部热量无法及时散发，散热风扇卡死、散热片积尘过多或散热硅脂老化，会使元件长期处于高温环境，加速绝缘层老化、元件击穿，进而引发炸坏。此外，内部元件自然老化、驱动光耦损坏、线路接触不良，以及人为接线错误、违规上电测试，也会导致驱动器模块炸坏，需结合现场作业工况和故障痕迹，逐一排查锁定根源。



驱动器模块炸坏故障发生后，应急止损是首要环节，核心是隔离安全隐患、保全故障痕迹，为后续维修提供依据。首先立即按下ABB机器人急停按钮，迅速切断机器人总电源，同时断开驱动器模块的独立供电线路，拔掉所有电源插头和信号连接线，彻底切断与电网的物理连接，防止电网二次波动引发次生灾害。由于驱动器内部电容在炸坏后会残留高压余电，直接操作可能造成人身伤害或损坏周边部件，需等待20分钟以上，待余电完全释放、电容放电完毕后，再开展后续操作。在等待放电期间，划定安全作业区域，悬挂高压危险警示标识，严禁无关人员触碰设备；同时用相机完整记录控制柜内部状态，重点拍摄驱动器模块烧毁部位、线缆碳化痕迹、周边元件变色情况，这些痕迹是追溯炸坏根源的关键依据，若存在冒烟、明火，需用干粉灭火器扑灭后再进行后续操作。



ABB机器人维修前的工具与配件准备，需严格遵循ABB机器人驱动器模块的规格要求，杜绝使用通用工具和非原厂配件，避免影响维修质量。必备工具包括真有效值万用表、示波器、恒温热风枪、防静电手环、吸锡器、绝缘螺丝刀、毛刷，其中示波器用于检测驱动信号波形，恒温热风枪用于精准拆焊贴片元件，避免高温损坏PCB板；耗材方面，需选用ABB原厂适配的IGBT功率模块、驱动光耦、滤波电容、熔断器等元件，确保型号、参数与原模块一致，尤其是IGBT模块，需选用同品牌同规格产品，避免不同批次元件特性差异导致协同失效，同时备齐无水酒精、绝缘漆、焊锡丝等辅助耗材，用于清洁、焊接与绝缘处理。此外，需准备对应型号驱动器模块的原理图和故障代码表，便于精准排查故障点。

规范拆解是维修的重要前提，需遵循“先外部后内部、先关联后本体”的原则，避免暴力拆解造成二次损坏。拆解前，先清理控制柜表面和内部的粉尘、油污，用毛刷清除驱动器模块周边的杂物，避免拆解过程中杂质进入模块内部。用绝缘螺丝刀拧下驱动器模块的固定螺丝，轻轻拔出模块，注意标记各线缆的连接位置，避免重装时接线错误，接线错误是ABB机器人维修后再次炸坏的常见原因。拆卸线缆时，需捏住接口卡扣平稳拔出，严禁拉扯线缆，防止线缆断裂或接口损坏。拆解模块外壳时，用塑料撬棒轻轻撬动，避免金属工具划伤外壳或内部线路，打开外壳后，先对内部进行全面清洁，用无水酒精擦拭PCB板表面的烧蚀痕迹、灰尘和油污，清理残留的焊锡和碳化物质，确保检测时无杂质干扰。



精准检测是锁定故障点的关键，需结合外观观察与仪器检测，分层排查损坏元件。外观观察重点查看模块内部的核心元件，IGBT功率模块若出现炸裂、表面碳化，说明已完全损坏；滤波电容若鼓包、漏液，需直接更换；驱动光耦、电阻若出现发黑、烧蚀，说明存在短路或开路故障。仪器检测需分步进行，用万用表检测熔断器通断，熔断则说明后级存在短路，ABB机器人维修需先排除短路隐患再更换熔断器；检测整流桥、二极管的正反相压降，若出现短路则需更换；用示波器检测驱动光耦输出信号，正常应为15V左右脉冲方波，无信号则说明光耦损坏。此外，借助ABB专用诊断软件读取故障日志，锁定炸坏前的电流、电压异常数据，进一步确认故障根源，避免盲目更换元件。



修复作业需遵循“元件级更换、系统级匹配”原则，严格把控焊接工艺和安装规范。更换损坏元件时，用恒温热风枪精准拆焊损坏元件，控制温度在300-320℃，避免高温损坏周边元件和PCB板，拆焊后用吸锡器清理残留焊锡，确保焊点平整。安装新元件时，精准对准焊接位置，焊接牢固，无虚焊、连焊现象，焊接完成后用红外测温仪检测焊点温度，确保无过热损伤，同时对焊接区域涂抹绝缘漆，做好绝缘处理。更换IGBT功率模块后，需验证门极电阻、驱动电压与模块的匹配性，避免参数不匹配导致再次炸坏；更换驱动光耦后，需检测输入输出信号，确保信号传输顺畅。所有元件更换完毕后，对模块内部进行二次清洁，清除残留杂质，确保无短路隐患。



模块修复完成后，需按规范进行组装，确保各部件安装精准、连接牢固。组装时，按拆解逆序逐步进行，将模块外壳对准卡扣平稳扣合，均匀拧紧固定螺丝，力度适中，避免损坏外壳或内部线路。将修复后的模块安装回控制柜，对照拆解时的标记，逐一连接各线缆，确保接线正确、牢固，电源线缆与信号线缆分开布线，保持足够间距，避免交叉干扰和电磁干扰。组装完成后，手动检查模块与周边部件的间隙，确保无压迫、无接触，散热风扇无遮挡，确保散热通道畅通。



分级验证是确保ABB机器人维修质量的关键，需通过静态检测、空载测试、负载测试逐步验证，避免隐性故障残留。静态检测阶段，用万用表检测模块各路电源对地电阻，确认无短路，检测输入输出电压，确保符合标准；空载测试阶段，接通外部供电，启动驱动器模块，观察电源指示灯是否正常，用示波器检测驱动信号波形，监测模块温度、电流变化，确保无异常异响、冒烟、过热等现象；负载测试阶段，将模块与机器人伺服电机连接，控制机器人进行低速点动、多轴联动操作，逐步提升负载至额定范围，连续运行1小时以上，监测模块运行状态、电流电压稳定性，模拟极端作业场景，若出现参数波动立即停机排查，直至测试无任何异常。



外部关联系统的整改不可忽视，驱动模块炸坏往往与外部隐患相关，ABB机器人维修期间需同步整改，避免故障复发。供电系统加装工业级浪涌保护器与电压监测模块，实时监控电网波动，超过阈值自动断电，更换老化破损的供电线路和开关，确保外部供电稳定。检查控制柜散热风道，清理所有散热片与风扇积尘，更换老化散热风扇，涂抹新的散热硅脂，提升散热效果。排查机器人机械传动部位，清理阻挡异物，检查关节、齿轮箱是否存在卡滞、缺油情况，添加适配的润滑脂，调整关节间隙，确保传动顺畅，减轻电机负载压力。



常态化运维是降低ABB机器人驱动器模块炸坏复发率的关键，需建立全生命周期管理体系。定期清洁驱动器模块及控制柜内部，每月用毛刷清除粉尘、油污，每季度检查散热系统，及时更换老化风扇和散热硅脂。每半年对模块进行一次全面检测，用万用表检测元件参数，用示波器检测驱动信号，对老化元件提前更换，同时备份故障日志和参数设置。建立运维台账，记录模块安装时间、维修记录、元件更换情况，设定寿命预警阈值；规范操作流程，避免机器人过载运行，严禁违规上电测试，对操作人员开展专项培训，提升应急处置和规范操作能力，从源头减少炸坏故障的发生。
