镭驰TMC420打标机控制器故障维修

日期:2018-12-24 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:镭驰TMC420打标机控制器介绍 一、硬件 这是Telesis的专用打标控制器。耐高温,可放在工作现场,不需要空调(0-50℃环境),控制器抗震动,可安装在机器旁边(50HZ、0.2-1mm振幅),控制器有耐水、耐尘埃的全密封结构。TMC420打标机维修,因此TMC420是真正工……

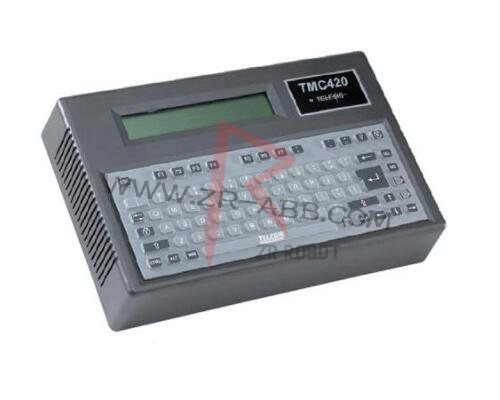

    镭驰TMC420打标机控制器介绍
  一、硬件
  这是Telesis的专用打标控制器。耐高温,可放在工作现场,不需要空调(0-50℃环境),控制器抗震动,可安装在机器旁边(50HZ、0.2-1mm振幅),控制器有耐水、耐尘埃的全密封结构。TMC420打标机维修,因此TMC420是真正工业级的控制器。
                                 镭驰TMC420打标机控制器故障维修
  1.在电气及软件上的特点如下:
  a)在TMC420打标机上有1个控制接口(Marking communication port),连接TELESIS打标头。
  b)在TMC420打标机控制器上有1个HOST接口DB25P[·于1.它是RS232/RS485通信方式,可以与上位微型计算机通讯,也可以连接条码扫描枪。
  这个HOST接口如果不连上位微型计算机,则可以直接连条码扫描枪。
  c)有1个24V直流输入/输出(I/0)接口,其中INPUT口6个,OUTPUT口6个,可以与西门子PLC连接通讯。
  d)有1个TTLI/0(DB9P)接口,可以与6个各种开关或传感器连接。
  e)有4行液晶显示器,显示打标的内容。
  f)有101个键全密封的,手感好,灵敏度高的键盘。
  g)在键盘上可以直接编程序,生成图形,字符,数字。自动生成日期,班次,序列号等。
  h)可以在TMC420里存放76个不同的程序,关机或断电后不会丢失,由锂电池支持,保存在FLASH存储器里。76个程序对应76种不同工件的打标内容或字体。
  i)由于不采用软盘、硬盘、CRT显示器,所以寿命长、可靠性高、占据空间小。
  二:如何修改已存在的程序

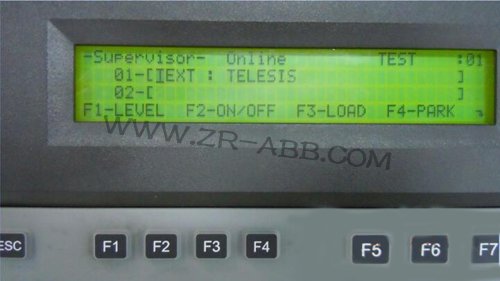

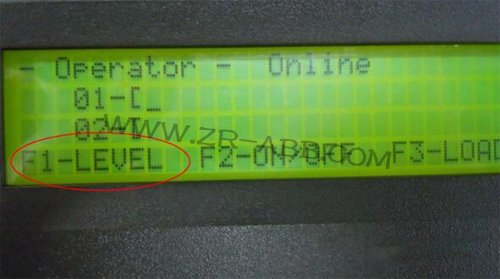

  1:打开控制器电源,控制器显示如下界面:
                            镭驰TMC420打标机控制器故障维修

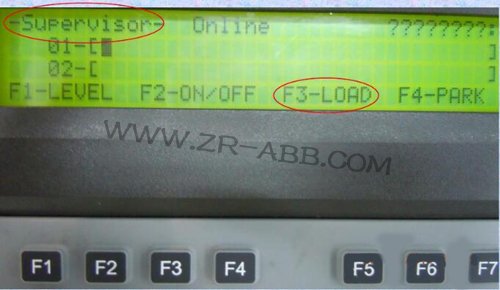

  2:按F1-LEVEL,输入密码后再按或直接按(未设置密码时)F1-ACCEPT,将操作级别切换成SUPERVISOR
                            镭驰TMC420打标机控制器故障维修

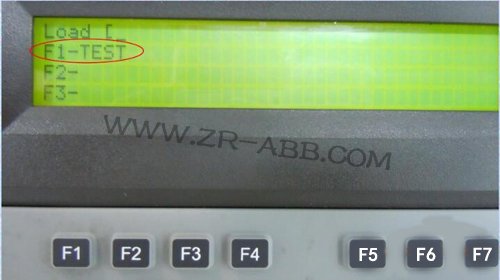

  3:按F3-LOAD,进入下面的界面,去选择并打开需要修改的程序
                            镭驰TMC420打标机控制器故障维修

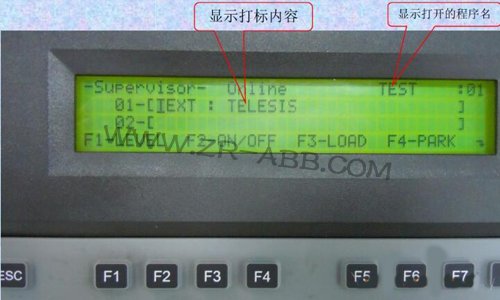

  4:打开后,进入下面的界面。
                            镭驰TMC420打标机控制器故障维修

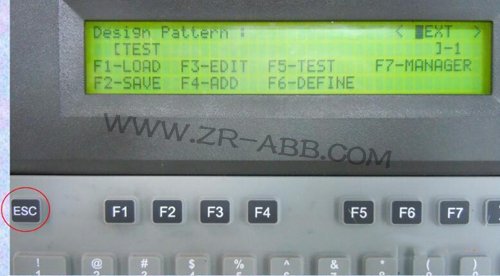

  5:按F6-DESIGN,进入下面的界面。
                            镭驰TMC420打标机控制器故障维修
  6:按F3-EDIT,进入编辑界面,如图
                            镭驰TMC420打标机控制器故障维修

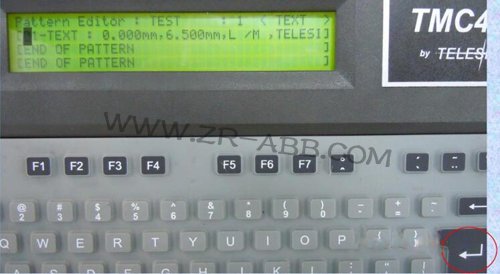

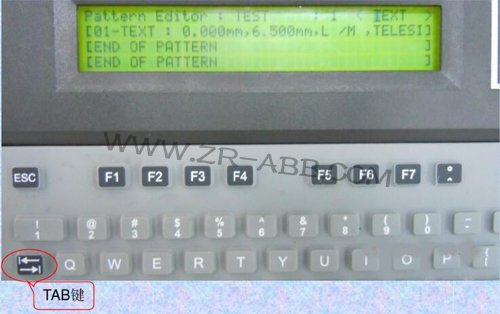

  7:按TAB键,将光标切换到行。
                            镭驰TMC420打标机控制器故障维修

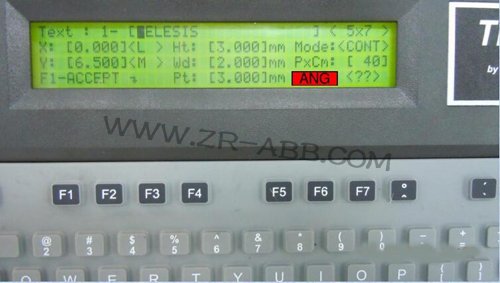

  8:按回车键,进入如下界面:此时,可以修改打标的内容,字体,文字坐标,参考位置,字体大小,间距,打印模式(点阵或连续点),点密度,角度等。
                            镭驰TMC420打标机控制器故障维修
  9:修改好后,按F1-ACCEPT进行保存。进入如下界面
                            镭驰TMC420打标机控制器故障维修

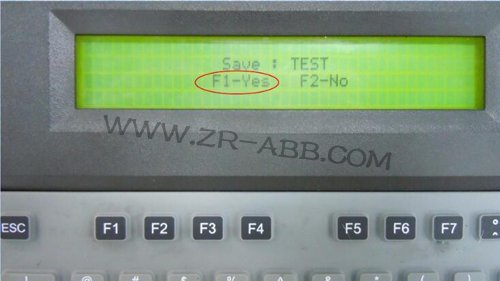

  10:按ESC退出后进入以下界面。
                            镭驰TMC420打标机控制器故障维修
  11:按F1-YES保存,进入下面的页面,这样程序就修改好了。
  此时该程序就可以用来工作了。
                            镭驰TMC420打标机控制器故障维修
      镭驰TMC420打标机控制器故障维修,镭驰打标机控制器无显示,镭驰TMC420打标机控制器电源故障维修,TMC420打标机控制器打不了标,Telesis镭驰打标机通讯故障等问题,可以找广州子锐机器人技术有限公司。
