ABB机械手示教器不能开机维修小窍门

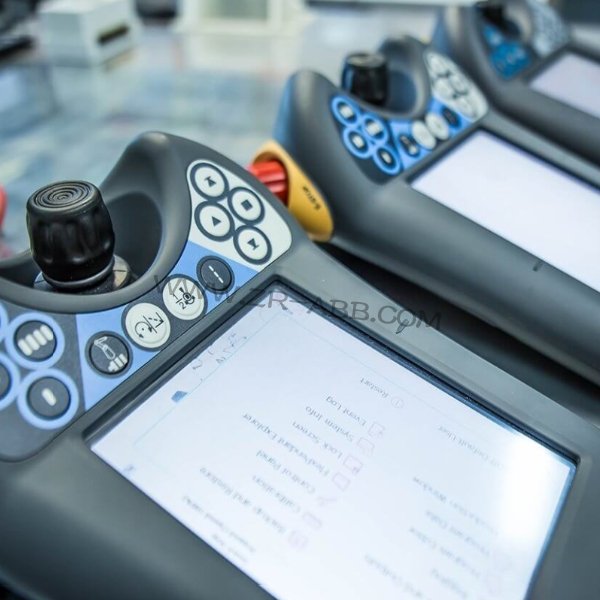

ABB机械手在汽车焊接、电子装配等自动化产线中表现优异，其IRC5控制系统的示教器（Teach Pendant）是核心操作终端。当遇到TPU示教器无法启动时，建议按以下步骤排查：1)检查急停按钮是否释放；2)测量X7接口的24V电源输入；3)排查FlexPendant线缆连接状态。这类故障通常涉及电源模块、主板或显示屏损坏，需要专业的ABB机器人维修技术员处理。掌握这些诊断方法能有效缩短设备停机时间，保障生产线持续运转。



电源方面排查

当遇到 ABB 机械手示教器不能开机时，首先要检查的就是电源部分。这是最基础且常见的故障点。确保示教器的电源线连接正确且稳固，插头与插座紧密贴合，没有松动迹象。可以试着拔下插头，重新插紧，看是否能解决问题。同时，检查电源插座是否正常通电，可用其他电器设备插入该插座进行测试。

如果电源插座正常，那就进一步检查示教器的电源适配器。查看适配器的指示灯是否亮起，若指示灯不亮，可能是适配器损坏。对于一些可更换电池的示教器，还要检查电池是否安装正确以及电量是否充足。有时候，电池老化或电量耗尽也会导致示教器无法开机。若电池电量不足，尝试更换新电池后再开机。在 ABB 机器人维修、ABB 机器人示教器维修以及工业机器人维修中，电源问题是不可忽视的首要排查项。



硬件故障排查

    -    外观及物理损伤检查：仔细观察示教器的外观，查看是否有明显的物理损伤，如外壳破裂、屏幕破碎等。若存在这些问题，可能会导致内部硬件损坏，进而影响开机。对于有物理损伤的示教器，需要专业人员进一步拆解检查内部部件的受损情况，确定是否需要更换相关硬件。这在 ABB 机器人示教器维修中是较为关键的一步，准确判断硬件损伤才能进行有效的维修。

    -   内部硬件连接检查：在确保安全的前提下，小心打开示教器的外壳（注意保存好拆卸下来的螺丝等零件），检查内部电路板上的各种连接线是否松动、脱落。特别是与电源、屏幕、按键等关键部件相连的排线，要重新插拔，确保连接稳固。有时候，由于设备在使用过程中的震动等原因，可能会导致这些连接线松动，引发不能开机的故障。在进行内部硬件连接检查时，需要维修人员具备一定的机械手维修技能和经验，避免因操作不当对其他部件造成二次损坏。

示教器硬件检测标准流程：

一、主板检测项目：

1. 使用Fluke 87V万用表测量：

- 电解电容容值（如1000μF/25V）

- 贴片电阻阻值（标注104的需检测100kΩ）

2. 目视检查：

- 钽电容是否爆裂（黄色外壳元件）

- PCB板是否有烧蚀痕迹



二、触摸屏检测：

1. 采用Hakko FG-100测试仪进行：

- 四点线性度测试（误差需＜±1.5%）

- 边缘响应测试

2. 观察TPK玻璃表面是否有裂纹软件问题排查



系统复位尝试：有时候，示教器不能开机可能是由于软件系统出现错误或死机导致的。可以尝试对示教器进行系统复位操作。不同型号的 ABB 机械手示教器，其复位方法可能略有不同。一般来说，可以在示教器上找到复位按钮（通常位置比较隐蔽，可能需要使用牙签等细小工具按压），按住复位按钮几秒钟后松开，然后尝试重新开机。这一操作类似于我们日常使用电子设备时的重启操作，很多时候能解决一些软件临时性故障。在进行系统复位操作时，要注意查看相关的 ABB 机器人维修手册，确保操作方法正确，避免因错误操作导致数据丢失等问题。



数据备份与恢复：如果示教器中存储有重要的数据和程序，在进行任何可能影响数据的维修操作（如系统复位、固件更新等）之前，要尽可能先进行数据备份。虽然在示教器不能开机的情况下，数据备份可能会比较困难，但有些情况下可以通过专业的数据恢复设备或技术手段来尝试备份数据。在完成维修操作后，若示教器能够正常开机，可以将备份的数据恢复到示教器中，以保证生产工作的连续性。这在工业机器人维修中，对于保障企业生产数据安全具有重要意义。



当 ABB 机械手示教器出现不能开机的情况时，通过对电源、硬件、软件等方面进行全面细致的排查和分析，结合一些维修小窍门，很多时候能够快速找到故障原因并解决问题。这不仅需要维修人员具备扎实的 ABB 机器人维修、ABB 机器人示教器维修、机械手维修以及工业机器人维修等知识和技能，还需要在维修过程中保持耐心和细心。
